AC/DC高压分压器VT1005
返回● 安全测量最大5000V的高压 - 最大输入5000V（*1），CAT II 2000V、CAT III 1500V

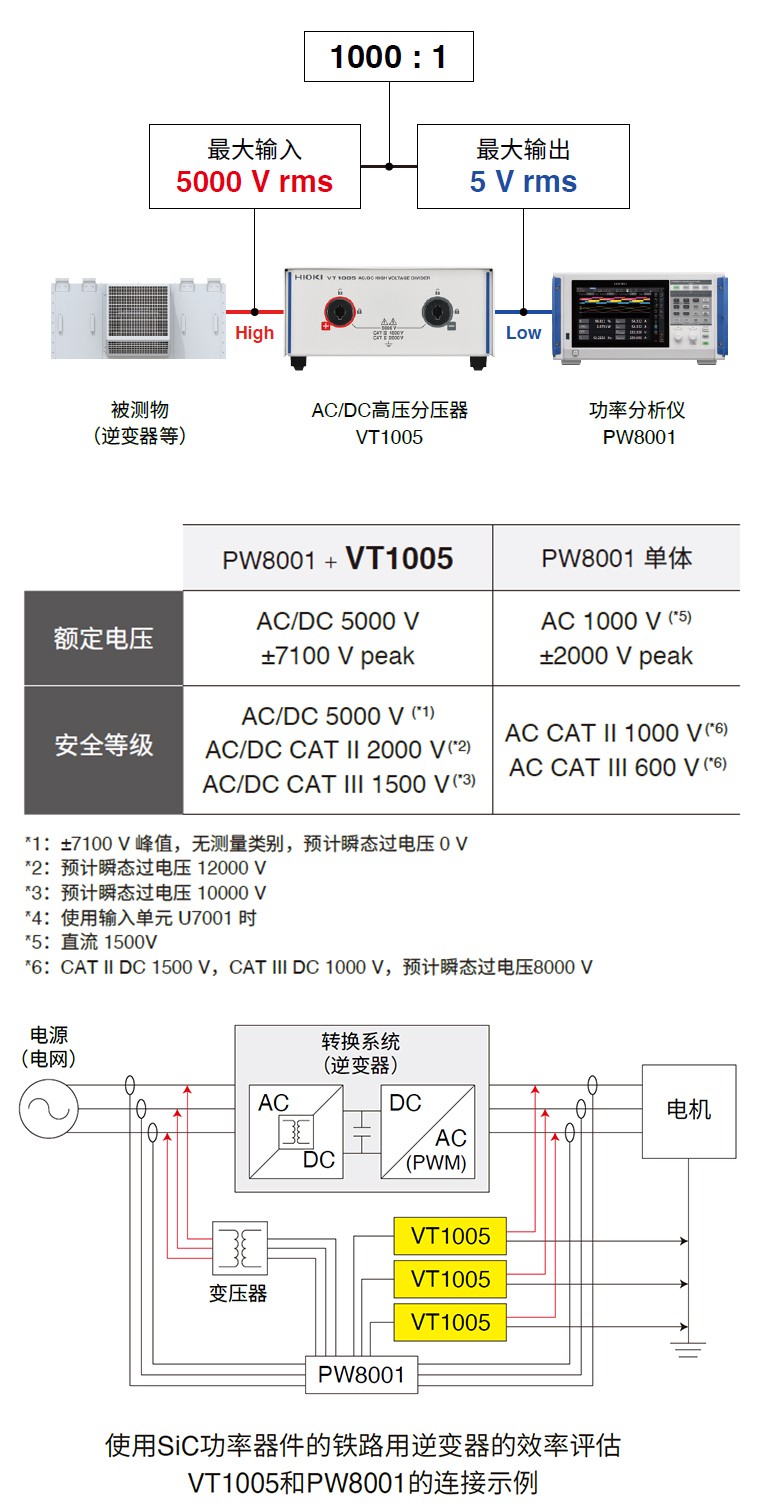

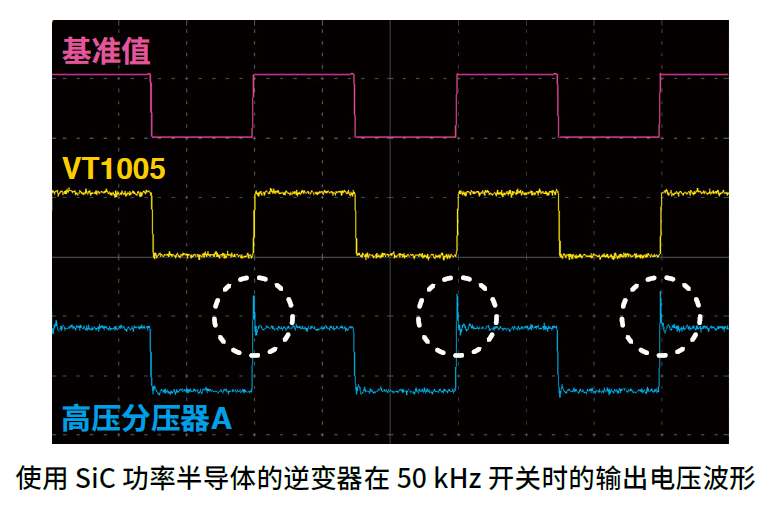

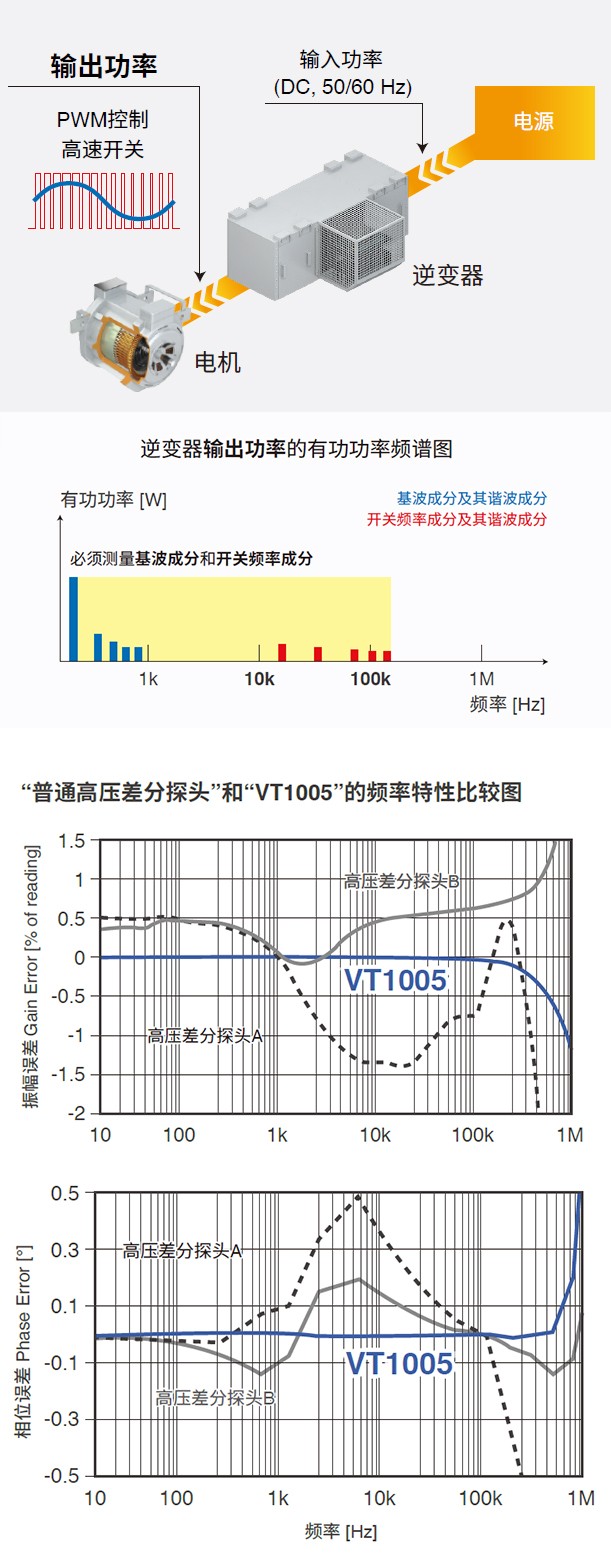

● 即使0.1%量级的效率提升效果也能评估 - 测量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz) - 频率平坦度 ±0.1%，振幅带宽 200 kHz Typical - 频率平坦度 ±0.1°，相位带宽 500 kHz Typical（*2） - 测量带宽DC~4MHz（-3dB） - 抗干扰性CMRR 80 dB Typical (100 kHz)，差分输入方式*1：±7100V peak，无测量等级，预计瞬态过电压0V*2：通过功率分析仪进行相位补偿后
● 安全测量最大5000V的高压 - 最大输入5000V（*1），CAT II 2000V、CAT III 1500V
● 即使0.1%量级的效率提升效果也能评估 - 测量精度±0.08% (DC)， ±0.04% (50/60 Hz)，±0.17% (50 kHz) - 频率平坦度 ±0.1%，振幅带宽 200 kHz Typical - 频率平坦度 ±0.1°，相位带宽 500 kHz Typical（*2） - 测量带宽DC~4MHz（-3dB） - 抗干扰性CMRR 80 dB Typical (100 kHz)，差分输入方式*1：±7100V peak，无测量等级，预计瞬态过电压0V*2：通过功率分析仪进行相位补偿后
| 最大额定电压 | 5000 Vrms, ±7100 Vpeak (频率降额范围内)) |
|---|---|
| 最大额定电压（对地） | 无安全等级标定※: AC/DC 5000 V ※无安全等级 |
| 分压比 | 1000：1 |
| 最大输出电压 | 约±12 V |
| 测量精度 | ±0.08％(DC), ±0.04％(50/60 Hz), ±0.17% (50 kHz) |
| 频率精度 | ±0.1% 振幅带宽 200 kHz Typical ±0.1° 相位带宽 500 kHz Typical |
| 测量带宽 | DC ～ 4 MHz (规定幅度精度和相位精度 ～ 1 MHz) |
| 共模抑制比 (CMRR) | 50 Hz/60 Hz: 90 dB（Typical） 100 kHz: 80 dB（Typical） |
| 测量方式 | 差分输入 |
| 使用温湿度范围 | -10°C～50°C, 80% RH以下（无结露） |
| 保存温湿度范围 | -20°C ～ 60°C, 80% RH以下（无结露） |
| 适用标准 | 安全性：EN 61010, EMC: EN 61326 Class A |
| 电源 | AC 100 V～240 V (50 Hz/60 Hz) |
| 体积及重量 | 约195 mm (W) x 83 mm (H) x 346 mm (D) 约2.2 kg |
| 附件 | 电压线 L1050-01 (1.6m) |
| 频率 | 振幅±（% of reading + % of full scale） | 相位 |
|---|---|---|
| DC | 0.03% + 0.05% | - |
| DC < f < 30 Hz | 0.2% + 0.1% | ±0.1° |
| 30 Hz ≦ f < 45 Hz | 0.1% + 0.1% | ±0.1° |
| 45 Hz ≦ f ≦ 66 Hz | 0.02% + 0.02% | ±0.06° |
| 66 Hz < f ≦ 100 Hz | 0.1% + 0.02% | ±0.12° |
| 100 Hz < f ≦ 1 kHz | 0.1% + 0.02% | ±0.2° |
| 1 kHz < f ≦ 5 kHz | 0.15% + 0.02% | ±0.4° |
| 5 kHz < f ≦ 50 kHz | 0.15% + 0.02% | ±(0.08 × f kHz)° |
| 50 kHz < f ≦ 100 kHz | 0.5% + 0.02% | ±(0.08 × f kHz)° |
| 100 kHz < f ≦ 300 kHz | 1.5% + 0.5% | ±(0.08 × f kHz)° |
| 300 kHz < f ≦ 1 MHz | 5.0% + 0.5% | ±(0.08 × f kHz)° |
| 频率带宽 | 4 MHz（− 3 dB Typical） | - |
