● 针对多电芯出货检查的高效方案

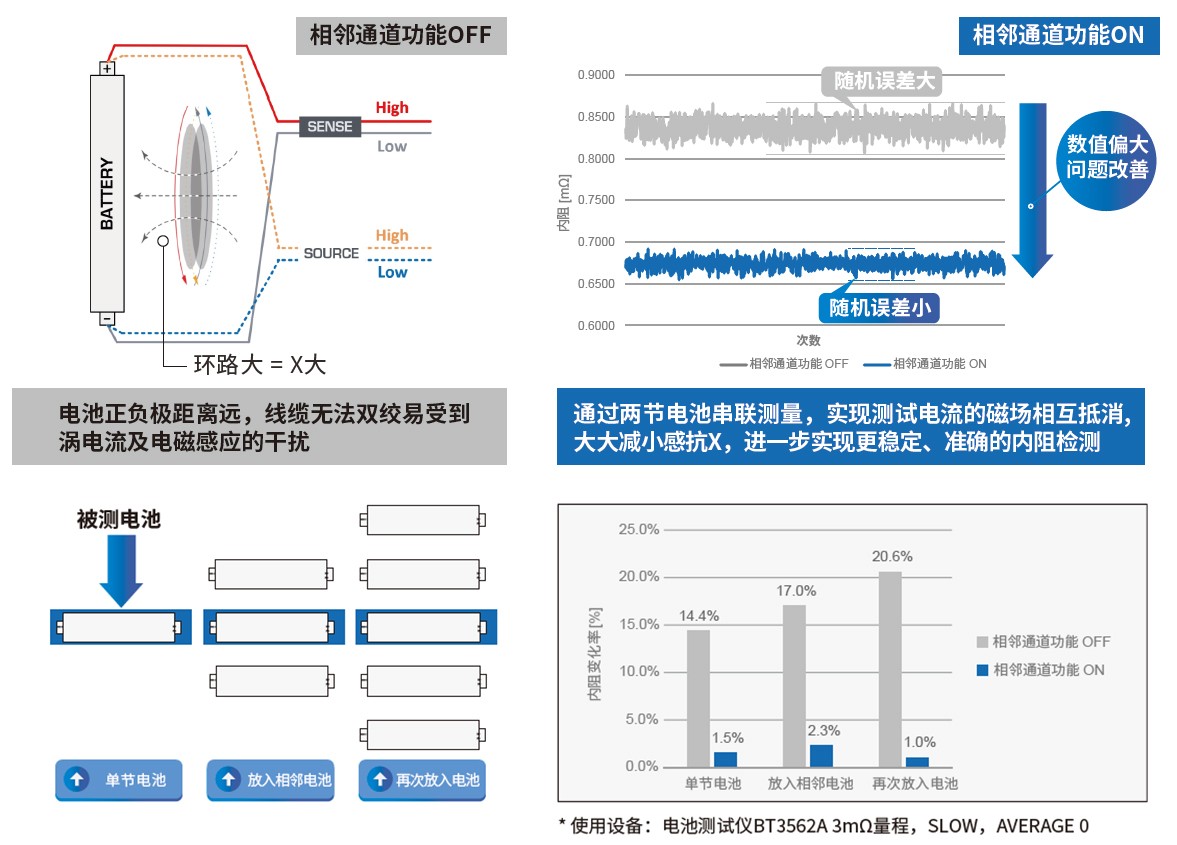

● 考虑到阻抗测量的电路设计减少通道之间的误差
● 采用半导体开关，提供高速切换和免维护
● 极小的组合影响量，保障准确的测试结果
● 各通道内置短路保护保险丝
| 插槽数量 | 最大6个 |
|---|---|
| 对应模块 | 2 线式/ 4 线式多路扫描模块ZC2004 |
| 可连接测试仪台数 | 最多2台 2线式1台+4线式1台 |
| 最大输入电压 | DC 60 V, AC 30 V rms, 42.4 V peak |
| 通讯接口 | CONTROL、EXT.CONTROL、USB、LAN |
| 功能 | 2台协同使用功能 通讯设置切换功能 |
| 显示 | 电源LED，错误LED，远程LED |
| 电源 | AC 100V ~ 240V / 25 VA(50/60 Hz） |
| 体积及重量 | 约215 (W) ×164 (H) ×411 (D) mm(不含突起)，约3.3 kg |
| 附件 | 启动指南，AC 适配器 Z1008 |
| 选件 | 多路扫描模块 ZC2004 连接线 ZC9000 USB 连接线 L9510 LAN 电缆 9642 连接线 L2108 连接线 L4930 转接线 L1021- 01、L1021- 02 |
| 接线方式 | 2线式或4线式 |
|---|---|
| 通道数 | 88通道 (2线式), 44通道 (4线式) |
| 触点方式 | 半导体开关 |
| 通道切换时间 | 1.3 ms (同一连接器内切换） 1.9 ms (同一主机内切换） 20 ms (主机间切换) |
| 最大容许电压 | DC 6 V (HIGH-LOW间,SOURCE -SENSE间, 通道之间), DC 60V (对地额定电压) |
| 最大容许电流 | DC300mA, AC300mA rms |
| 测量连接器 | DX10A-100S(50) 母头 Hirose M2.6 x 0.45 |
| 体积及重量 | 约210（W）× 19.5（H）× 302.7 （D）mm, 约0.36 kg |

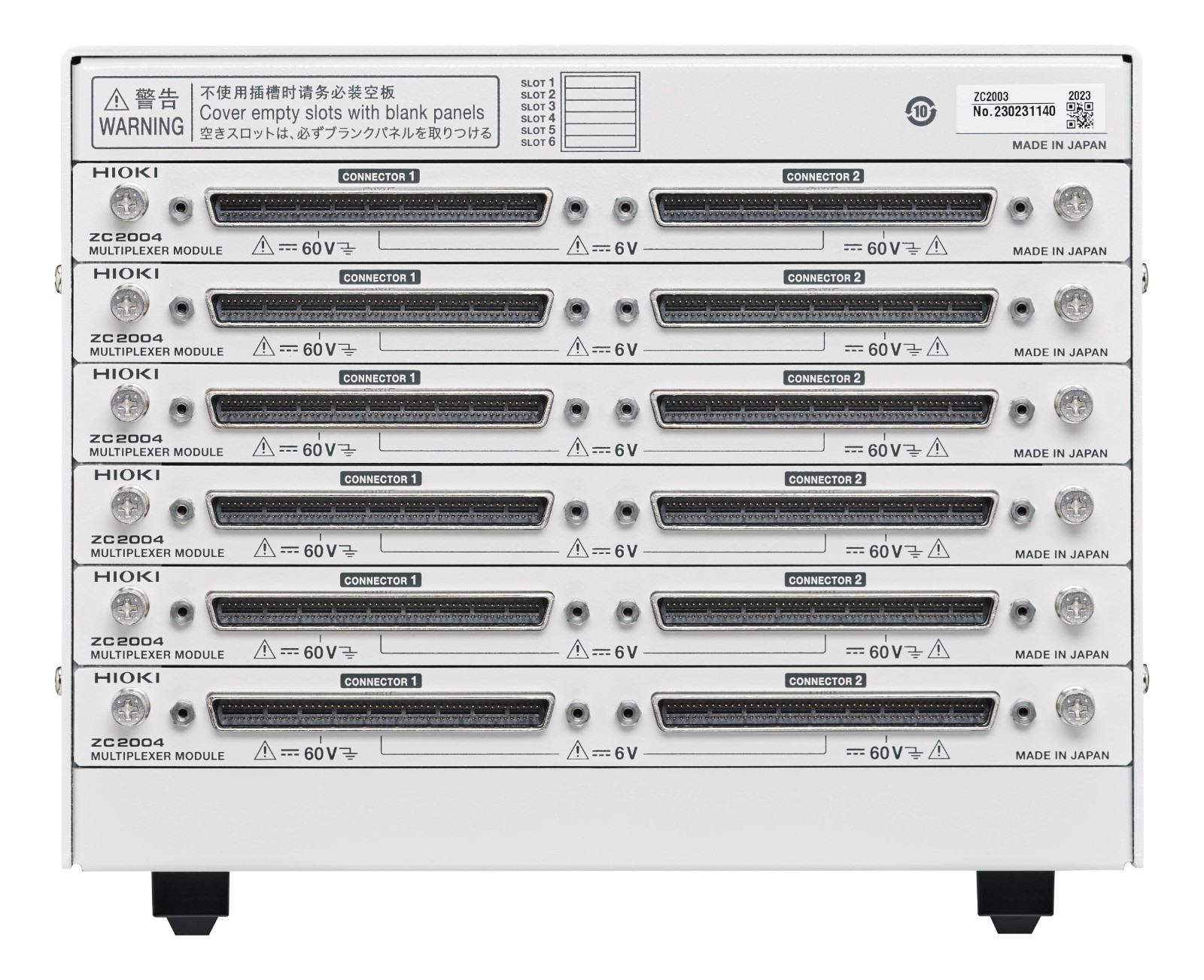

多路扫描模块 ZC2004
连接线 ZC9000
USB 连接线 L9510
LAN 电缆 9642
连接线 L2108
连接线 L4930
转接线 L1021- 01、L1021- 02
