● 基本精度±0.05％，测量范围广(DC,40Hz～200kHz，5mV～5V，10μA～50mA)
● 在比如C-D(120 Hz)和ESR(100 kHz)这样的混合测量条件下，整体测量速度提升至约原来的10倍（与旧机型3532 - 50相比）。
● 搭载比较器和BIN测量（分类功能）
● 可进行测量时间为2msec的高速测量
| 测量模式 | LCR模式：单一条件测量 连续测量模式：通过已保存的条件进行连续测量 |
|---|---|
| 测量参数 | Z, Y, θ, X, G, B, Q, Rdc (DC电阻), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) |
| 测量量程 | 100mΩ～100MΩ,10档量程(所有参数根据Z定义) |
| 可显示量程 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [单位]〜9.99999G [单位]) Z和Y为绝对值显示 θ: ± (0.000°〜180.000°), D: ± (0.00000〜9.99999) Q: ± (0.00〜99999.9), Δ%: ± (0.0000%〜999.999%) |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° |
| 测量频率 | 40Hz ～200kHz （设置分辨率：5 位分辨率） |
| 测量信号等级 | V模式，CV模式: 5mV～5Vrms,1mVrms步进 CC模式: 10μA～50mArms,10μArms步进 |
| 输出阻抗 | 常规模式：100Ω |

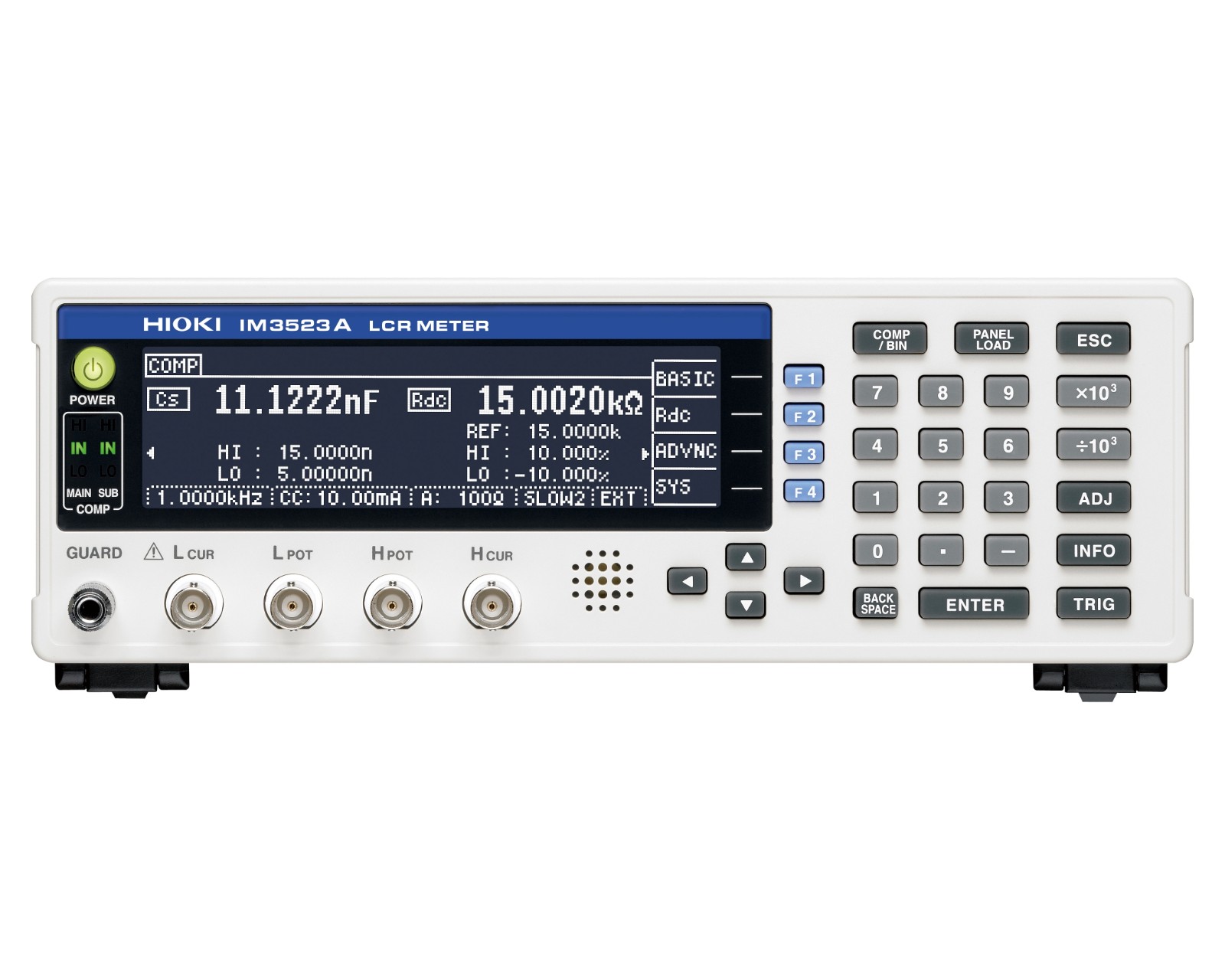

| 显示 | 单色LCD |
| 测量时间 | 2ms(1kHz,FAST,代表值) |
| 功能 | 比较器，分类测量(BIN功能)，面板锁定/保存、存储功能 |

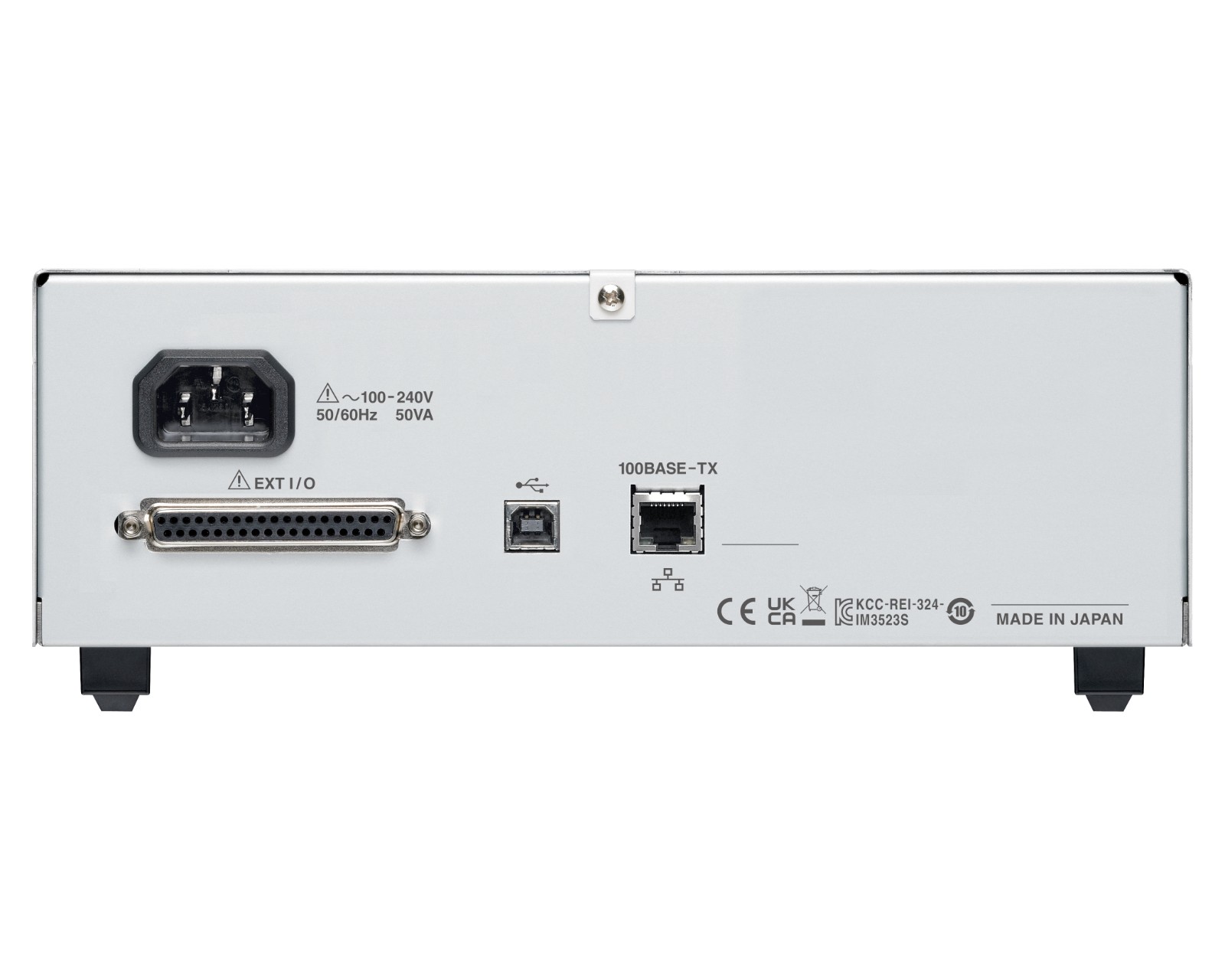

| 接口 | EXT I/O(处理器)，USB通讯，LAN |
| 电源 | AC 100〜240 V, 50/60 Hz, 50 VA max |
| 尺寸及重量 | 260W × 88H × 203D mm, 2.1 kg |
| 附件 | 电源线×1，启动指南×1，使用注意事项×1，LCR应用程序光盘×1 |
 |
| LCR测试仪IM3523A版本升级 |
|
| 版本升级应由熟悉IM3523的功能和操作且有资格的技术人员来操作。 如果不确定操作流程，请联系当地HIOKI分支机构寻求帮助。 |
|
| 1. | IM3523A的固件 | |
| 最新版本如下。如果您还在使用旧版本，强烈建议您使用升级的版本。 | ||
| •版本: V1.04 | ||
| 2. | 如何检查版本编号 | |
| ||
| ||
| ||
如果IM3523A版本为 V1.04，则无需升级仪器。
| ||
