● 通过HIOKI自主研发的分析技术，来分析锂电池电极浆料的阻抗测量值。

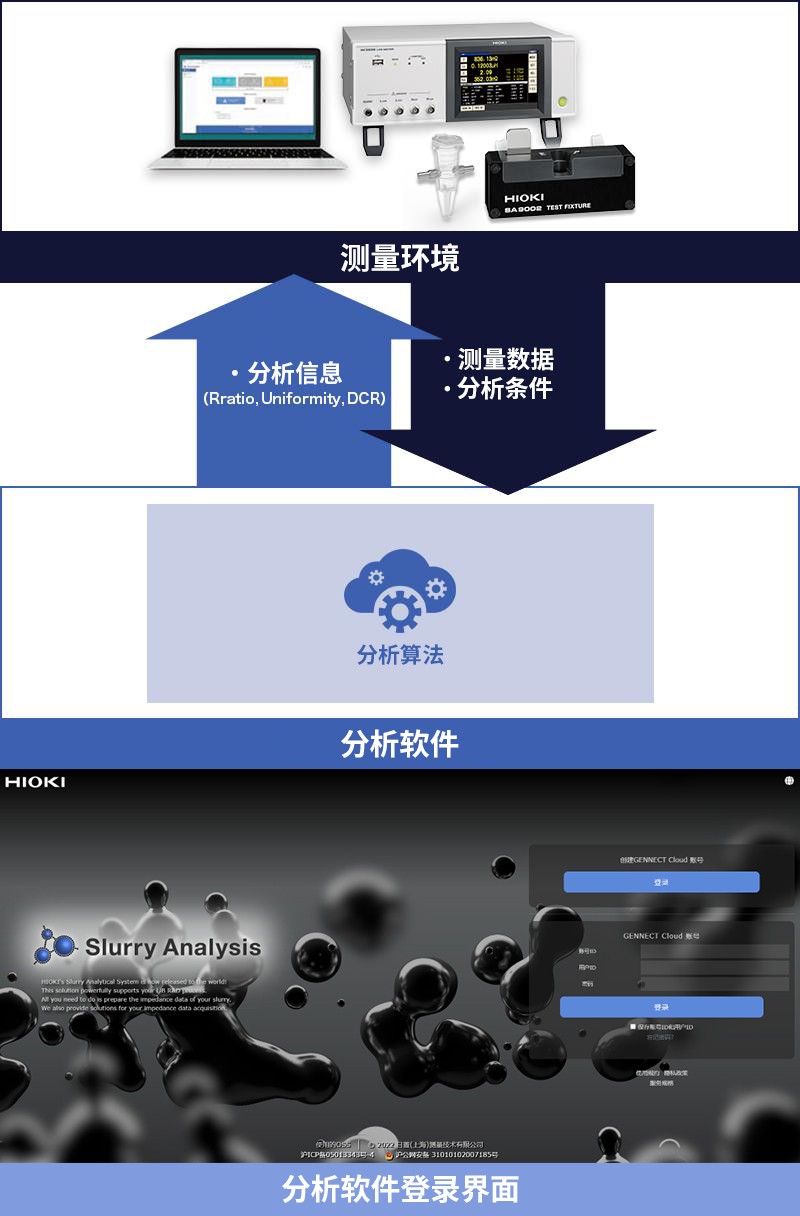

● 在HIOKI推荐的测量环境中，可轻松测量浆料的阻抗。

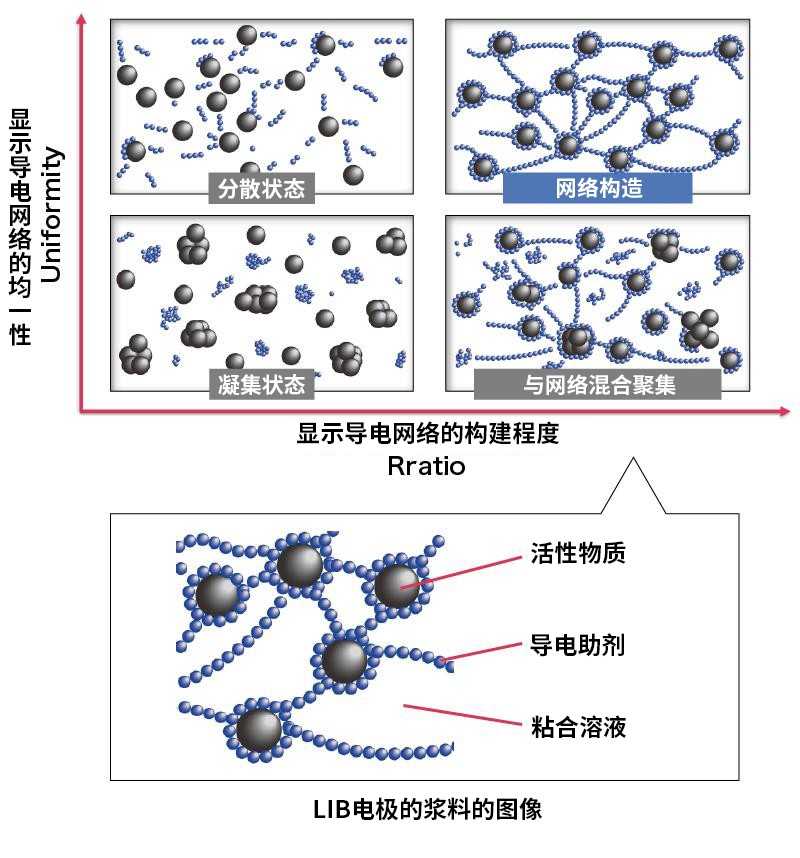

● 用“DCR、Rratio、Uniformity”的测量结果，来显示浆料的电子传导性。
● 可使用最新版本的云端分析软件。
● 提供符合客户的使用计划的许可证套餐。
操作环境（PC） | 内存：512MB以上 硬件：可用剩余空间1GB以上 显示器：1024×768分辨率以上，65536色以上 OS： Windows 11, Windows 10 Pro, Windows 8.1 Pro 确认操作的浏览器：Microsoft Edge, Google Chrome
Mac OS 确认操作的浏览器: Google Chrome |
|---|---|
登录功能 | 登录URL（https://slurry.circuitfitting.cn）时，显示登录画面 用GENNECT账号登录后，会显示与分析相关的画面（个人页面） |
许可证认证 | ·30天许可证 ·365天许可证 仅当许可证处于有效期内，才可使用分析功能 |
分析项目 | ·DCR ·Rratio ·Uniformity |
| 上传阻抗数据文件 | ·同时上传文件数量上限：30 ·合计上传文件容量：1MB ·文件扩展名：CSV 同时上传的文件为相同的材料信息和相同的分析条件。 |
| 适用的文件格式 | 通过分析软件（SA2633）获得的CSV文件 |
| 分析时间（代表值） | ·约1分钟/文件 ·同时分析文件数量：50 |
| 语言 | 中文、英文、日文 |
操作环境（PC） | 内存：512MB以上 硬件：可用剩余空间1GB以上 显示器：1024×768分辨率以上，65536色以上 接口：搭载USB2.0以上 OS：Windows 8.1（32位/64位） Windows 10（32位/64位） Windows 11（64位） ·NET Framework： 4.7.2 |
|---|---|
对应机型 | LCR测试仪IM3536、LCR测试仪IM3536-01 |
测量数据保存功能 | 能够通过SA2632分析软件的可读取格式输出所测量的阻抗数据 文件扩展名：CSV |
测量时间 | 约1分钟 |
外形尺寸 | 约27W×42H×37Dmm（包含电极） |
|---|---|
重量 | 约2.3g |
材质 | 容器：聚丙烯（PP）、电极：黄铜（镀镍） |
容量 | 约1mL |
| 电极pin | 直径（测量物接触部分）：3mm±0.1mm 电极间隔：6mm±0.3mm |
| 使用温湿度范围 | 23℃±5℃、80%RH以下（无凝结） |
| 保存温湿度范围 | -10℃~50℃、80%RH以下（无凝结） |
| 使用场所 | 室内、海拔2000m以下 |
产品保修期 | 由于属于消耗品，因此不在保修范围内 |
可用频率范围 | DC~10MHz |
|---|---|
和样品的连接 | SA9001电极容器 |
残留阻抗 | 短路是残留阻抗200mΩ以下（参考100Hz时） 电极间杂散电容 0.2pF以下（参考1MHz时） |
体积及重量 | 约98W×38H×24Dmm（不含突起物） |
| 重量 | 约210g |
| 附件 | 补偿用短路片 |
频率扫描范围 | 最低频率：0.9mHz~ 110kHz 最高频率：190kHz~310MHz |
|---|---|
测量点数 | 对数区间在490~1100点之间 |
外加信号 | 恒定电压±100mV |
测量项目 | 频率、Rs（ReZ）、X（ImZ） |
| 需要测量的点数 | 所需测量的点数取决于测量的频率带宽。 请参考以下内容。 · 1mHz~200kHz:700点 · 1mHz~8MHz：1000点 · 4Hz~8MHz:500点 · 4Hz~300MHz：1000点 · 100kHz~300MHz:500点 |
活性物质 | LCO、NMC、NCA、LMO、LFP、黑铅、LTO、Si、SiO、无 |
|---|---|
导电助剂 | 乙炔黑、碳纳米管、石墨 |
粘合剂 | PVDF、SBR、无 |
分散剂 | CMC、MC、PVP、无 |
| 溶剂 | NMP、水 |
