•可以进行电压计和电池测试仪切换并测量
•最大264ch（2线）～72ch（4端子）
•考虑到阻抗测量的回路设计，减少测量误差（影响量0.01%f.s.※1），※ 1 BT4560 100mΩ量程、R测量、测量频率1kHz时

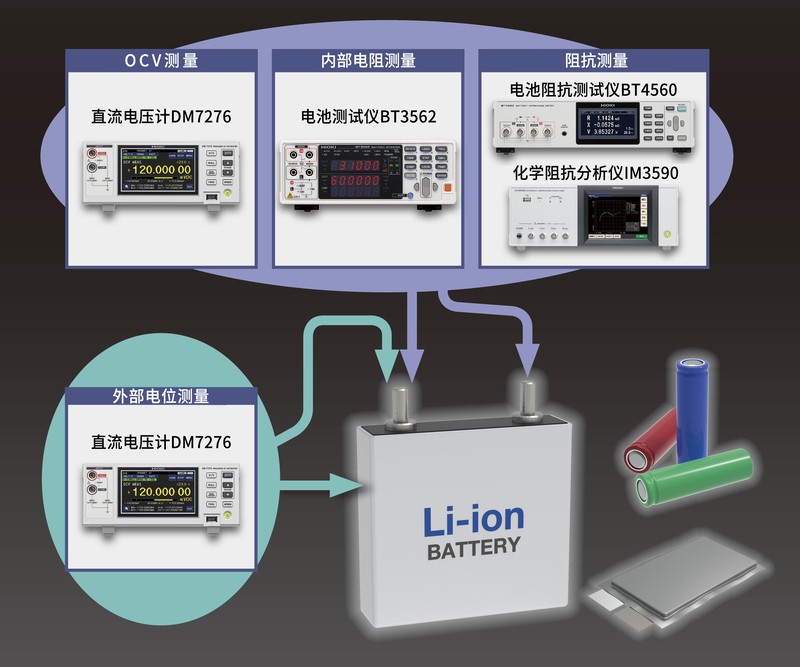

•适用于电池单元的OCV测量、内部电阻测量、外部电位测量
•还能测量电池模块（最高DC 60V）扫描模块机架不标配多路扫描模块。请根据测量用途购买选件中的模块。
| 插槽数 | 12个 |
|---|---|
| 对应模块 | 多路扫描模块SW9001（2线式/4线式） 多路扫描模块SW9002（4端子对（BT4560等四端子对构造的仪器）/2线式） |
| 可连接测试仪台数 | 最多2台 2线式1台+4线式1台，或者2线式1台+4端子1台 |
| 最大输入电压 | DC 60V（不能连接超过DC 60V的电池组），AC 30 Vrms, 42.4 Vpeak, 对地最大额定电压: DC 60 V |

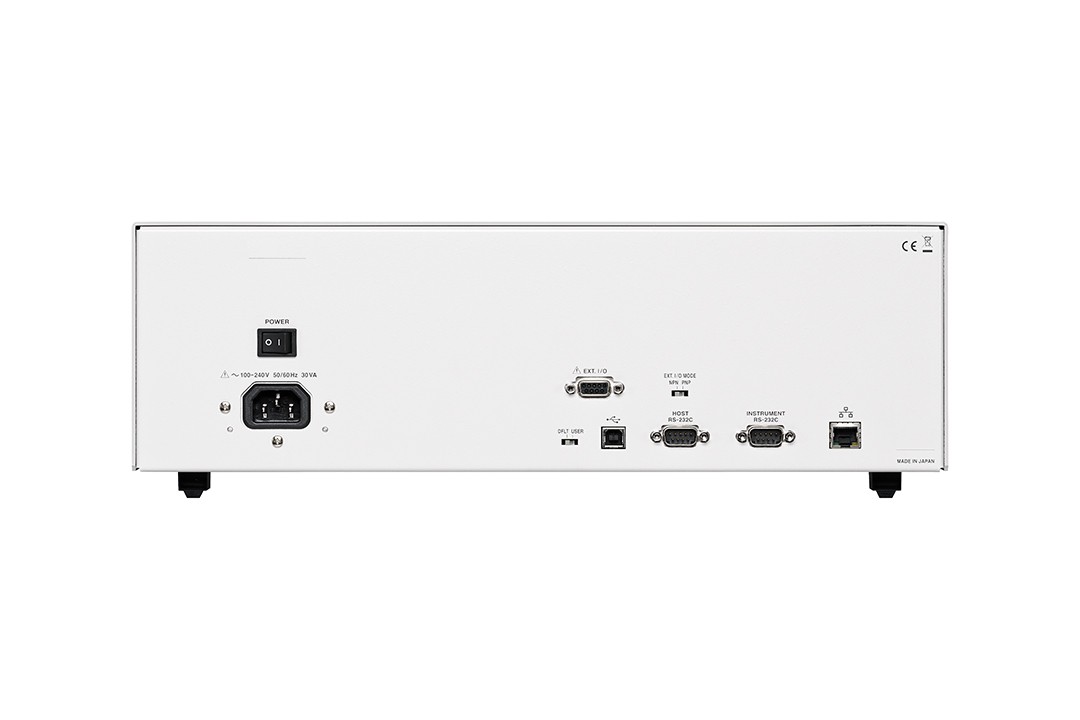

| 通讯接口 | LAN, USB, RS-232C (用于主机，用于测试仪) |
| 功能 | 通道切换、接线方式、扫描功能、通讯指令传输、通道延迟、屏蔽切换 |
| 电源 | AC 100 V〜AC 240 V / 30 VA (50/60 Hz) |
| 体积及重量 | 430W × 132H × 420D mm, 6.0 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1, 使用上的注意事项 ×1 |
| SW9001 | SW9002 | |
| 接线方式 | 2线式或者4线式 | 4端子（6线式）或2线式 |
| 通道数 | 22ch（2线式）/11ch（4线式） | 6ch（4端子）/6ch（2线式） |
| 接点方式 | 电枢继电器 | |
| 通道切换时间 | 11ms（不含测量时间） | |
| 最大允许电压 | DC 60 V, AC 30 Vrms, 42.4 Vpeak | |
| 最大允许电流 | DC 1 A, AC 1 Arms | DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN) |
| 最大允许功率 | 30 W (电阻负载) | |
| 对地最大额定电压 | DC 60V | |
| 体积及重量 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
| 附件 | 使用说明书×1 | |
