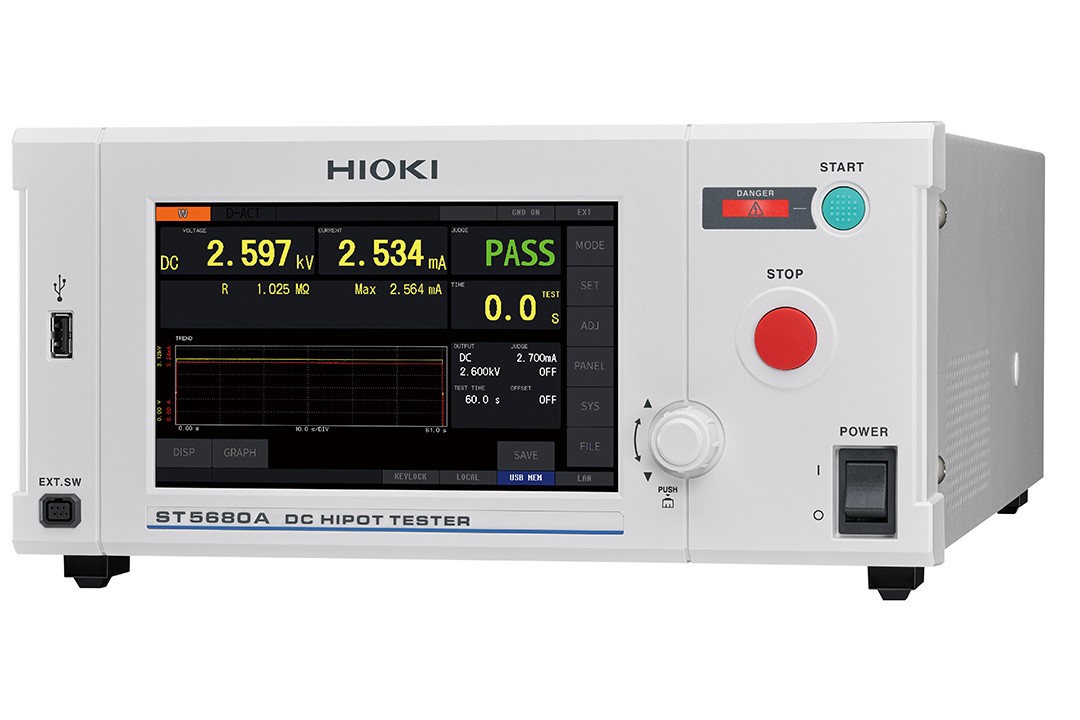

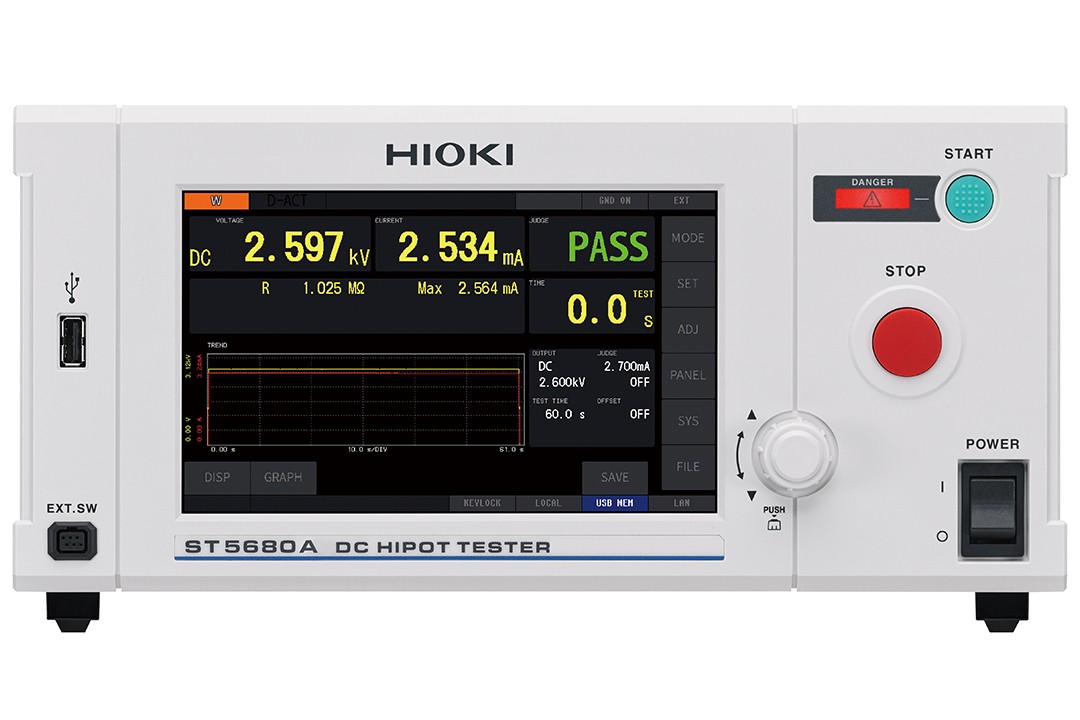

ST5680A 是一款专为EV电池设计的直流电压测试仪。适配国际标准·接触检查·波形记录与分析（智能波形）三大核心技术，实现电池电芯、模组及电池包的绝缘性能评估，提供从研发至生产线统一的绝缘测试。
● 适配EV电池绝缘测试的国际标准
● 通过接触检查功能降低False PASS
● 无需额外设备即可实现接近实际生产线条件的波形分析
●配备多种辅助功能，确保高压测试安全、稳定、高效
| 主要功能 | 直流耐压测试，绝缘电阻测试，绝缘击穿电压测试，波形显示功能，ARC检测功能，接触检查功能 |
|---|---|
| 使用温湿度范围 | 0 ℃ ～ 40 ℃，80 % RH或以下（无结露） |
| 适用标准 | 安全性：IEC 61010 EMC：EN 61326 |
| 电源 | AC 100V~240V，50Hz/60Hz |
| 功耗 | 约180 VA（电源电压220V，直流耐电压测试模式，测试电压2.5kV，负载电流5mA［负载电阻 500kΩ］时） |
| 最大额定功率 | 800 VA |

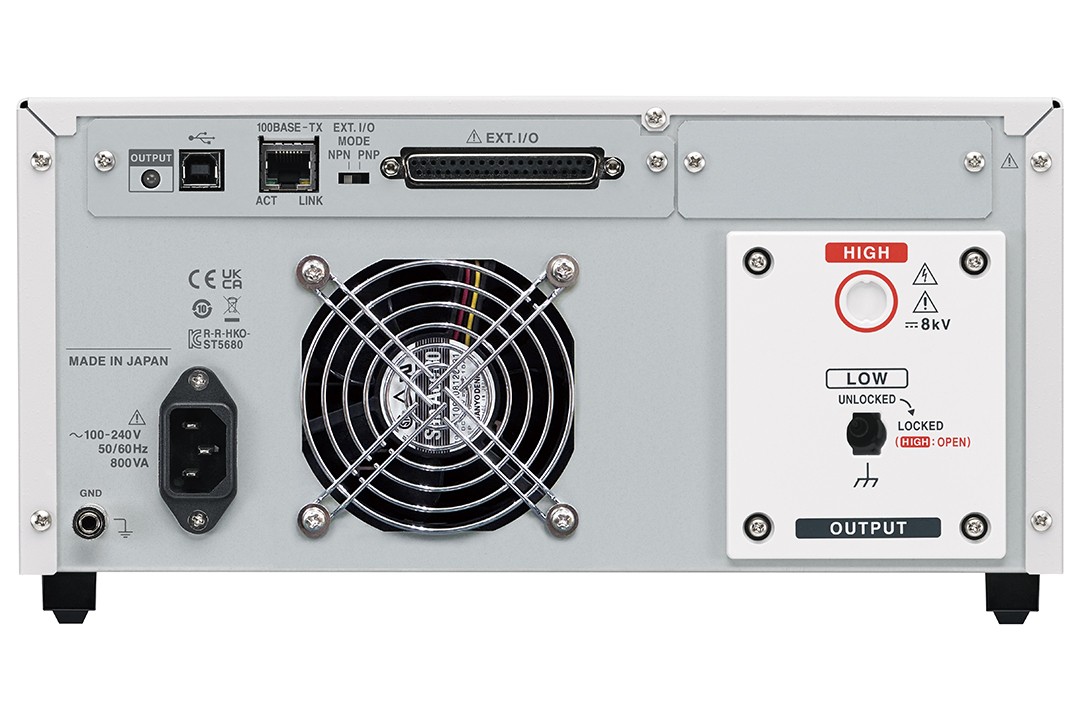

| 接口 | 通讯：USB，LAN，EXT. I / O 选件：RS-232C（Z3001），GP-IB（Z3000） 存储：U盘 |
| 尺寸・重量 | 约 305 (W) x 142 (H) x 430 (D) mm（不含突起物） 约 10.4kg |
| 附件 | 电源线 × 1、EXT. I/O 用公头连接器 × 1、EXT. I/O 用连接器护盖 × 1、EXT. I/O 用联锁解除治具 × 1、启动指南 × 1、使用注意事项（0990A903）× 1 |
| 直流耐压测试 | ・输出电压 : DC0.010kV ~ 8.000kV ( 1V 分辨率 ) ・输出设定精度：±20V（3kV 以下、无负载时) 设置值的±0.4% ±8V ( 3kV以上、无负载时) ・输出电流 / 截止电流 : 最大20mA（测试电压 50V 以上 ) ・电流精度 : ±1.5%rdg.（代表值，详细请参阅使用说明书或目录) ・最小分辨率：0.001μA ・测试时间：0.1s～999s，连续（Timer OFF） ・电压上升/下降时间：0.1s～300s / 0.1s～300s，OFF ・测试模式：W → IR，IR → W，程序测试 |
|---|---|
| 绝缘电阻测试 | ・输出电压：DC10V～2000V（1V分辨率） ・输出设定精度：±20V（无负载时） ・电阻值显示范围：100.0kΩ～200.0GΩ（0.01kΩ分辨率） ・精度保证范围：100.0kΩ～99.99GΩ ・电阻精度：各量程的详细精度请参阅使用说明书或产品样本 ・测试时间：0.1s～999s，连续（Timer OFF） ・电压上升／下降时间：0.1s～300s／0.1s～300s，OFF |
| BDV测量（绝缘击穿电压测试） | ・测试方式：连续升压测试，逐级升压测试 ・测量内容：绝缘击穿电压（kV）、绝缘击穿强度（kV/mm） ・设定参数：初始电压、结束电压、升压速率、ARC检测、电极间距、电流上限值 |
| 波形显示功能 | ・波形显示内容：电压、电流、绝缘电阻 ・采样速度：最高500kS/s ・波形显示长度设定：0.5s～128s（9档） ・存储容量：512K 字 |
| ARC 检测功能 | ・检测方式：监控测试电压的变化 ・设定内容：测试电压变化率1%～50% |
| 接触检查功能 | ・检测方式：电容测量法 ・设定内容：阈值（电容）设置1.0nF～100.0nF |
| 存储功能 | ・波形及图形保存： 保存位置：U盘 保存格式：BMP、PNG、CSV文件 ・面板保存功能： 直流耐压测试 / 绝缘电阻测试 : 最多 64 组 BDV测量 : 最多 10 组 程序测试 : 最多 30 个（最多 50 步） ・ 数据保存功能： 将测量值保存至内存， 最多32,000个 |
| 判定功能 | ·判定内容：判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL） ·判定结果支持通过 I/O 及通信接口的外部输出 |
| 与安全性及操作性相关的功能 | ・联锁：与外部装置联动而切断输出的功能 ・自动放电：测试结束后通过内部回路自动放电，确保残留电压低于30V ・电压限制：可在0.010kV至8,000kV范围内设定上限电压 ・自动量程：根据测量值自动切换量程范围 ・面板保存：保存及调用测试条件 ・自检、按键锁定、命令监控、I/O HANDLER |
