•50A额定实现高级别的测量带宽和测量精度
•DC~3.5MHz的大范围频率带宽
•和PW8001组合功率精度±0.055% 使用U7005时（45Hz≦f≦65Hz）
•CMRR(共模抑制比)120dB(100kHz)

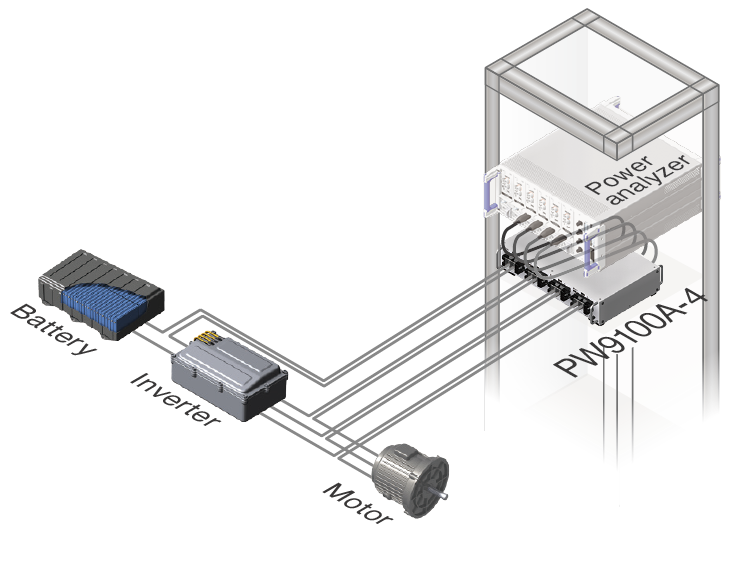

•支持测试/评估平台的全机架尺寸

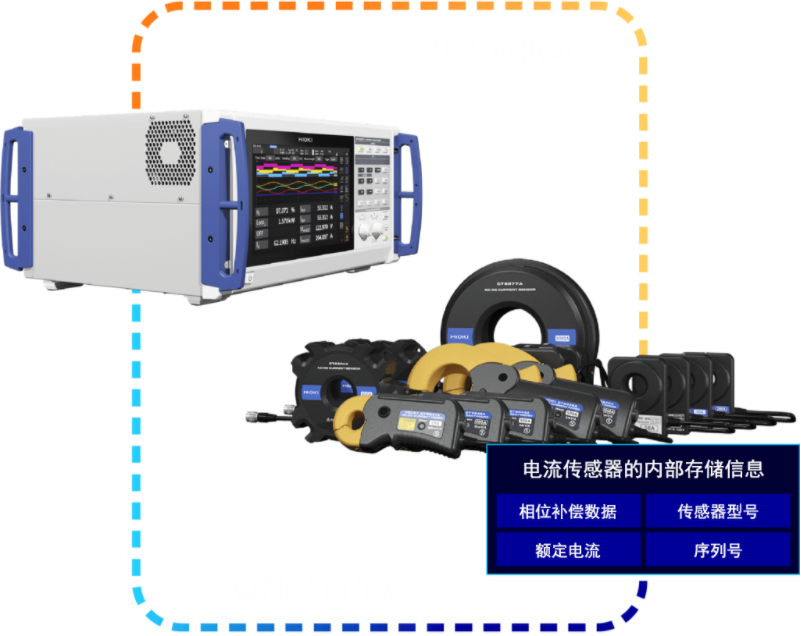

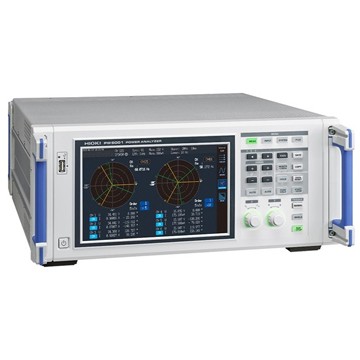

•可与功率分析仪组合使用
| 输入方式 | 绝缘输入，DCCT输入方式 |
|---|---|
| 额定输入电流 | AC/DC 50A |
| 输入通道数 | PW9100A-3: 3通道 PW9100A-4: 4通道 |
| 最大输入电流 | 60 A (降额范围内, 20 ms以内的话最大允许±200 A peak (设计值)) |
| 频率特性 | 振幅: DC～3.5 MHz, 相位: DC～1 MHz |
| 振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 规定到1 MHz |
| 输出电压比率 | 2 V/ 50 A |
| 测量端子 | 端子板(带安全防护罩)M6螺丝 |
| 输入电阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
| 输入电容 | 规定为测量端子-外壳(输出侧)之间40pF以下/100kHz |
| 使用温湿度范围 | 温度 0℃～40℃, 湿度 80% rh以下 (未结露) |
| 电源 | 由PW8001，PW6001, PW3390供电 |
| 体积及重量 | 430 W × 88 H × 260 Dmm, 线长 0.8 m PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg |
| 附件 | 使用说明书×1 |
