● 只需按照制作流程进行，即可在短时间内完成全面考虑元件高度的测试程序
● 手臂干扰自动运算(配合UA1780使用)

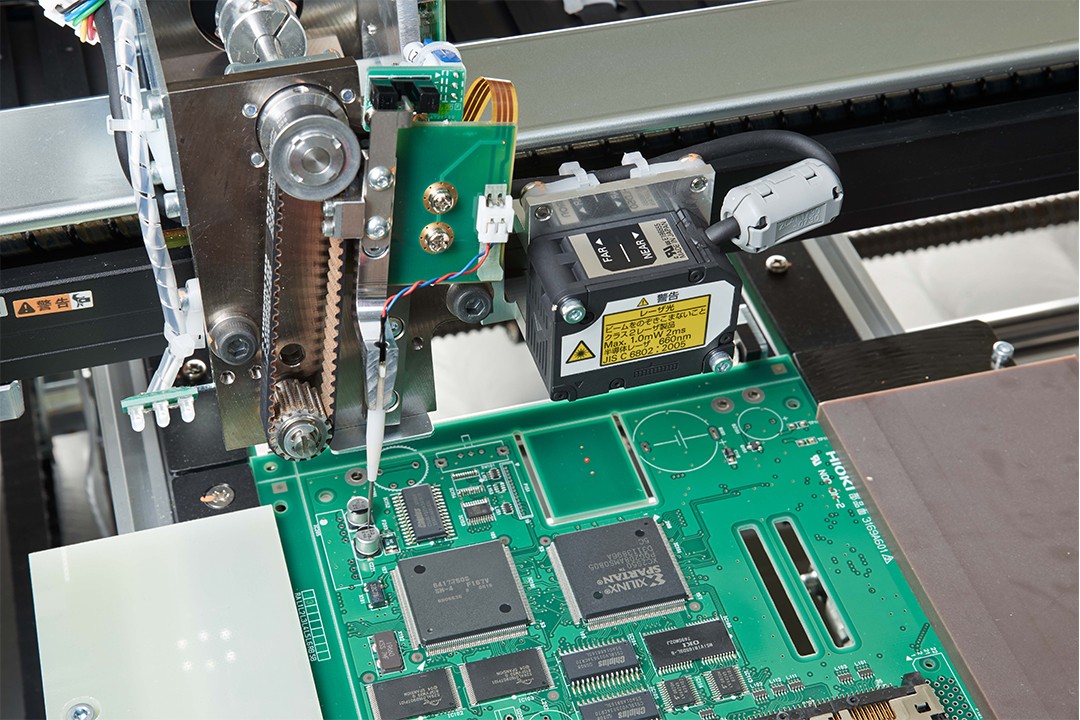

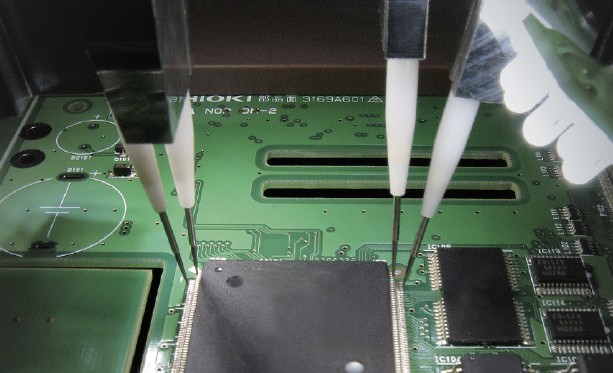

● 配备超耐磨探针，测试次数10倍化，无需专用工具即可简单更换

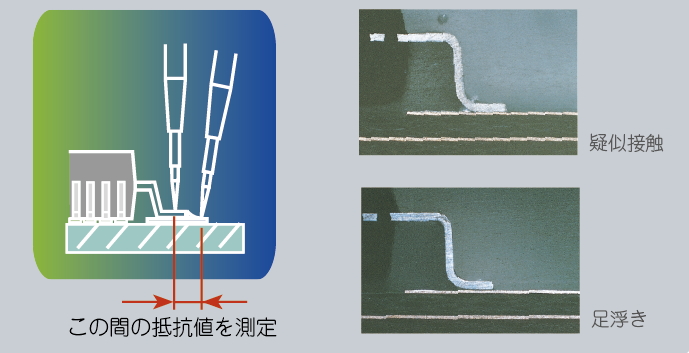

● 检测电气元件的疑似接触，实现工序的检出率提升
● 合成元件的分离测试及隔离

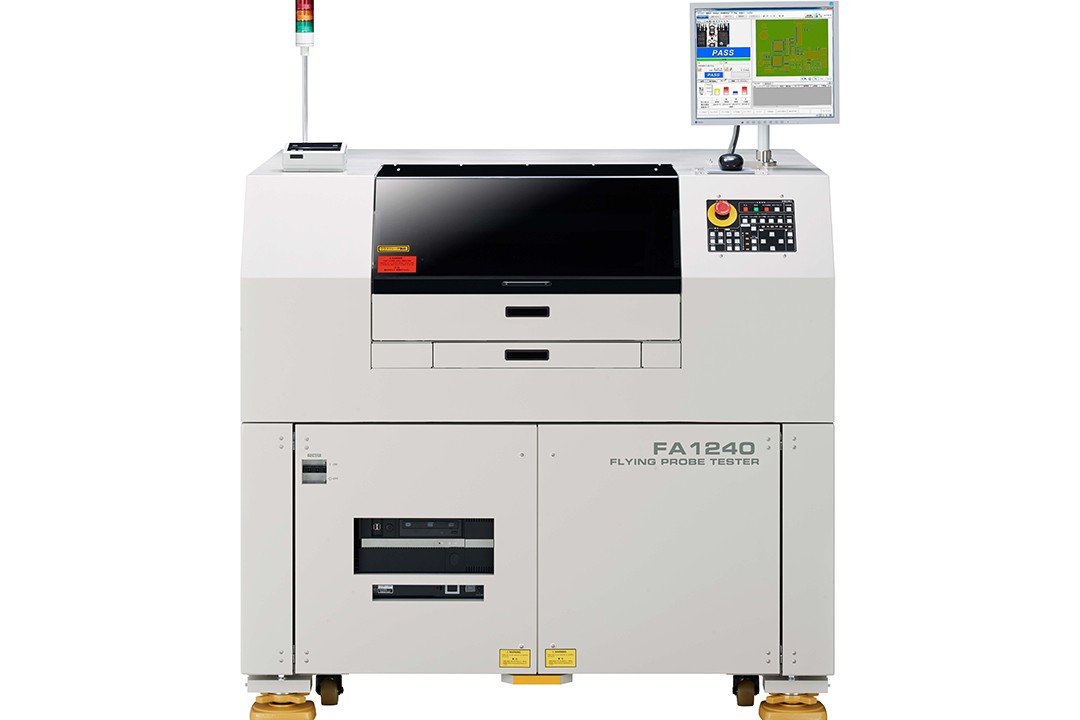

● 用对元件无损的0.2V以下的电压进行测量机型FA1240-61 (对应大尺寸基板)FA1240-63 (对应中型尺寸基板)FA1241-61 (对应CE 大尺寸基板)
| FA1240-61 FA1241-61 | FA1240-63 | |
| 手臂数量 | 4手臂 (L, ML, MR, R) | |
| 测试步数 | 40,000步 (最大) | |
| 測定範囲 | 电阻：400μΩ〜40ＭΩ 电容：1pF〜400ｍF 电感：1μH〜100H 二极管VZ测试：0〜25V 齐纳二极管VZ测试：0〜25V, 25〜80V (选件) 数字三极管：0〜25V 光 耦：0〜25V 短 路：0.4Ω〜400kΩ 开 路：4Ω〜40MΩ 直流电压测试：0〜25V 功能电压测试：±40V (选件) 继电器ON电阻测试：40m〜40Ω (选件) FET ON电阻测试：400m〜400Ω (选件) 简易功能测试：±25V (选件) | |
| 测试速度 | 0.025s/step〜 | 0.025s/step〜 |
| 定位精度 | 各手臂±100 μm以内 (X-Y各方向) | |
| 移动重复精度 | ±50 μm以内 (测试点位置) | |
| 最小测试针间距 | 0.15 mm (4端子探针、0.5 mm) | 0.15 mm (4端子探针、0.5 mm) |

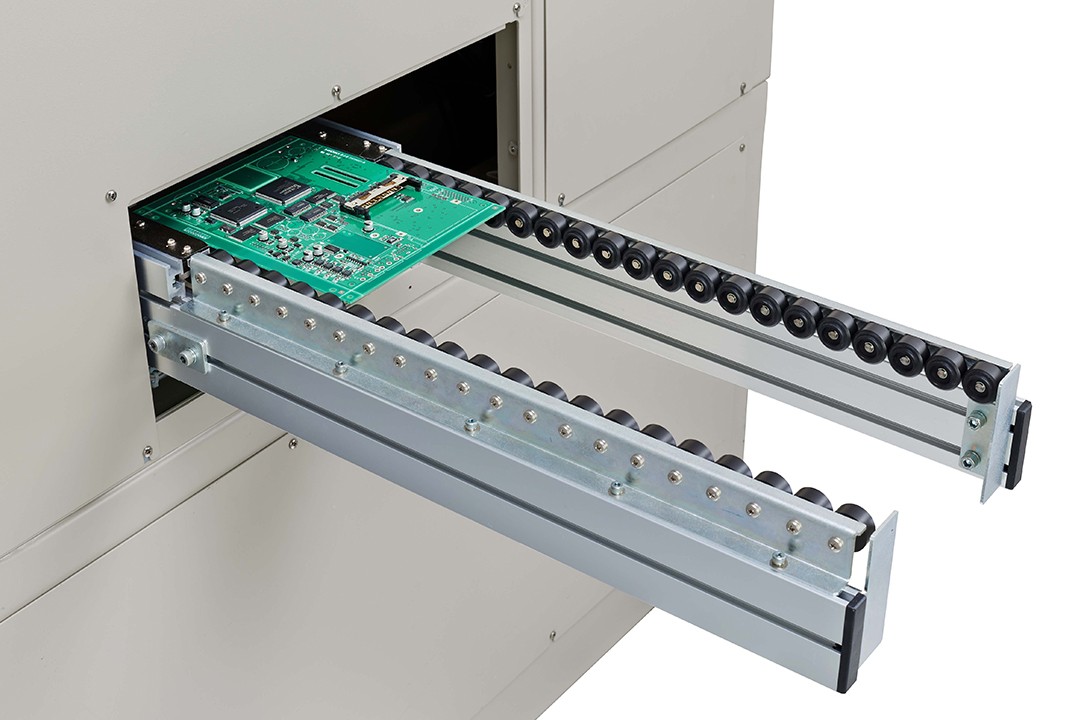

| 测试可能尺寸 | 510W × 460D mm | 400W × 330D mm |
| 电源 | AC200 V (单相) 50/60 Hz, 6 kVA(FA1241为AC230 V) | AC200 V (单相) 50/60 Hz, 5 kVA |
| 尺寸・重量 | 1406W × 1300H × 1380D mm, 1150 kg | 1266W × 1369H × 1425D mm, 1050 kg |
