● 根据测量系统灵活扩展测量模块
● 一台数据采集仪（主机）最多可连接 10 个测量模块
● 通过LR8102主机之间的同步采样，支持通道扩展和实时高速数据传输
・高精度:在高电压、高电流、高功率测量方面，精度可媲美功率分析仪
・可扩展性和多功能性:电压和温度可达3000通道，功率测量可达120通道
・速度快:数据更新间隔仅5 ms
| 模块 | 功率测量模块 M7103 |
| 对地最大额定电压 | DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
| 测量量程 | 电压: 6 V ～ 1500 V (8档量程) 电流: 40 mA ～ 2000 A (6档量程、取决于传感器) |
| 通道数 | 3ch/台 |
| 采样速度 | 最快 5 ms |
| 更多详情 | 点击此处查看M7103详情 |
| 模块 | 电压/温度模块M7100 | 电压/温度模块M7102 |
| 电池包 | 适用于600 V～1500 V | 适用于600 V以下 |
| 对地最大额定电压 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模块之间最大额定电压 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| 最大通道数 | 15通道/个 | 30通道/个 |
| 采样速度 | 最快5 ms | 最快10 ms |
| 更多详情 | 点击此处查看M7100详情 | 点击此处查看M7102详情 |

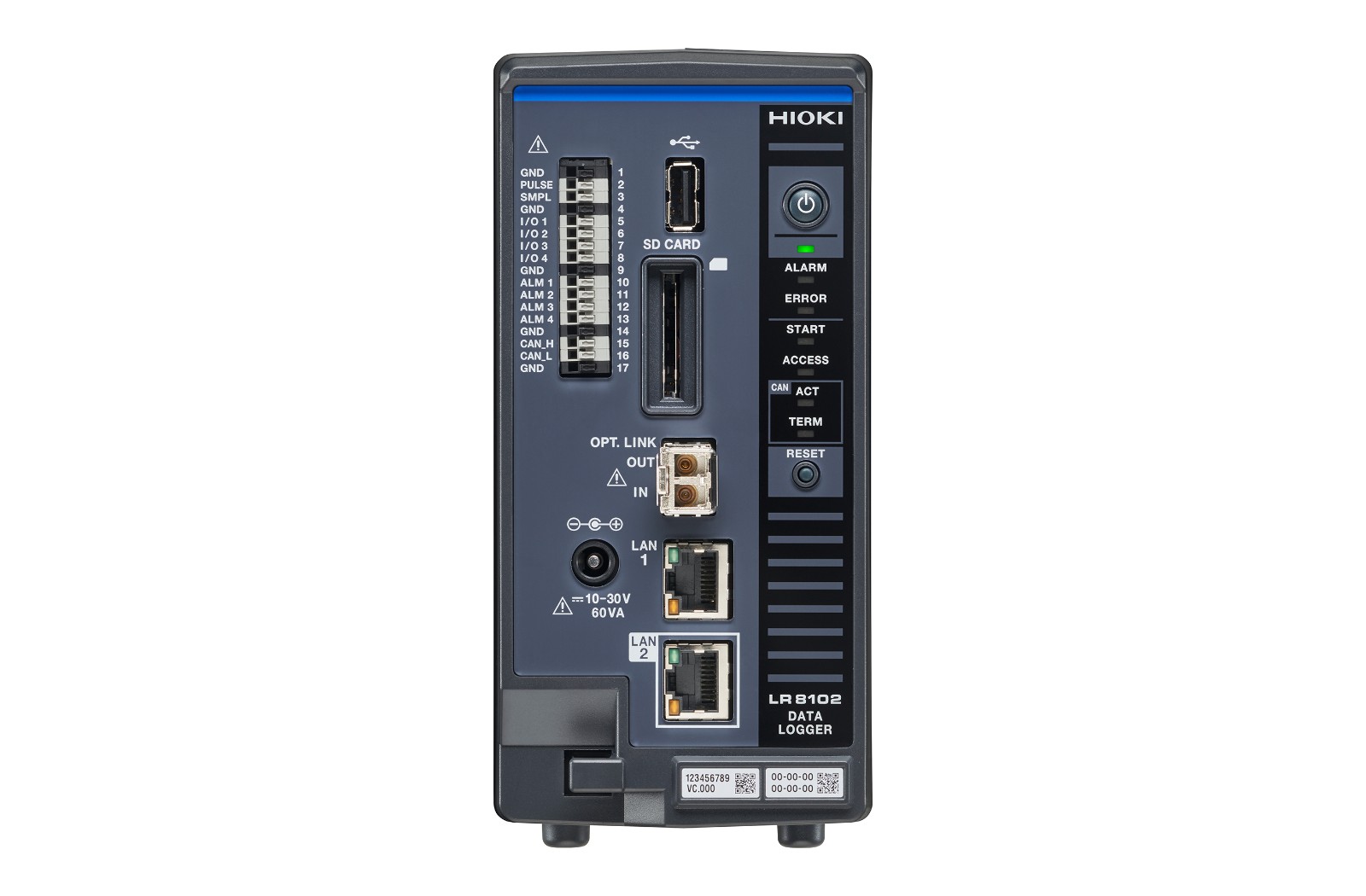

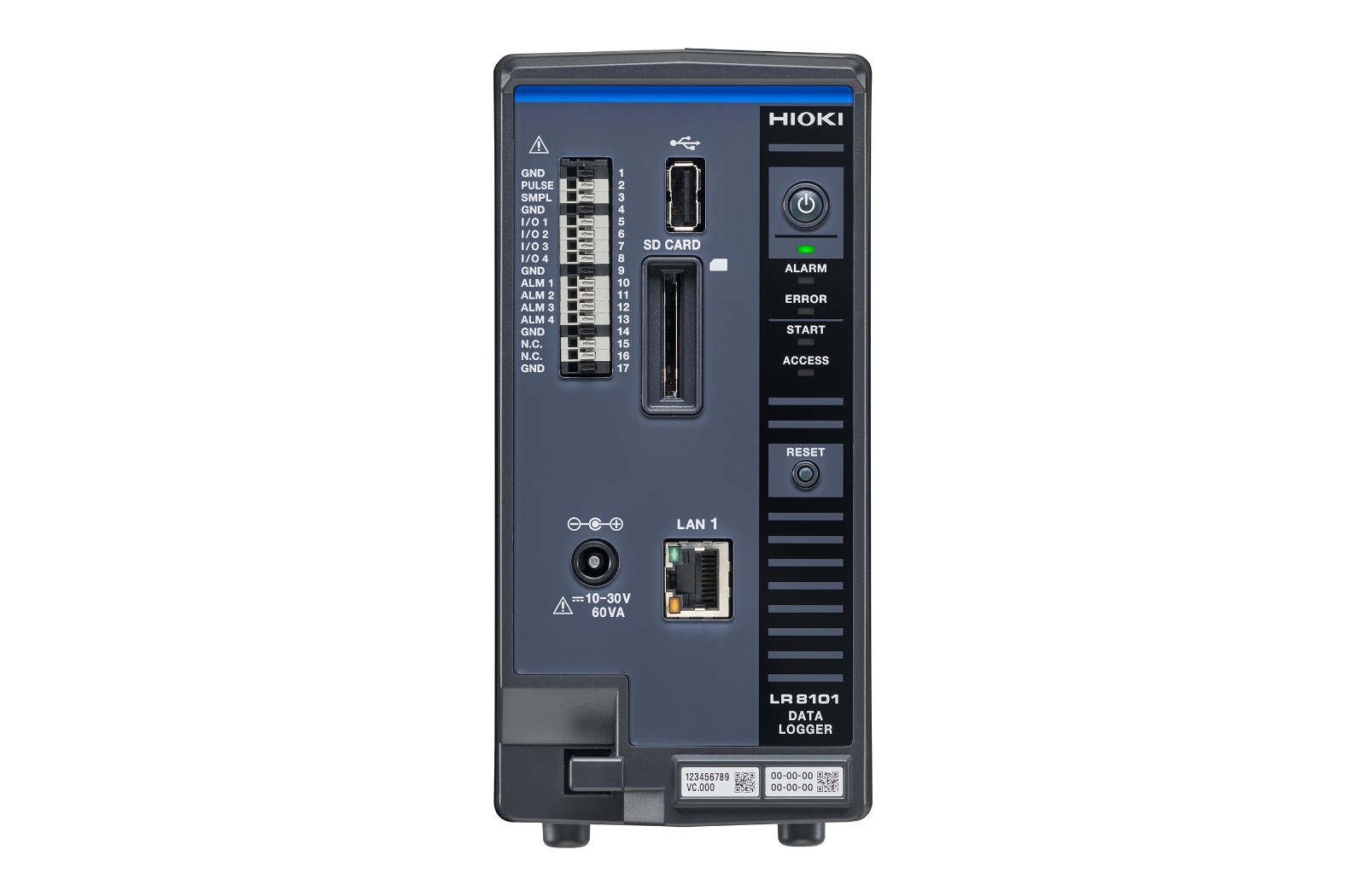

| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】 > 【测量模块】 | |
| 最多可连接模块个数 | 10个（M7103最多为4个） | |
| 最多可同步主机台数 | 10台 （需要光连接线） | 无法与主机同步 |
| 电源 | AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V 交流电源模块 M1100：使用功率测量模块 M7103 时需要 | |
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 | 2 | 1 |
| 通讯接口 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能
【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 | 【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 | U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 | 无模块：约80W × 166H × 238D mm(不含突起物), 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm(不含突起物) 安装10个M7100模块时：约620W × 166H × 263D mm(不含突起物) | |
| 附件 | 使用注意事项×1, 启动指南 ×1, 使用说明书 详细篇, Logger Utility, Logger Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用说明书, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016、电源线L1012或交流电源模块 M1100。 与 M7103 组合时需要使用交流电源模块 M1100。 | |
| 数据采集仪LR8101，LR8102升级 |
 |
| 版本升级应有资格技术员来执行。 与LR8101、LR8102的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
| 1. LR8101、LR8102软件 | |
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 | |
• 主机版本：V1.60 • 模块版本：M7100、M7102 V1.00；M7103 V1.01 • 模块 FPGA：M7100、M7102、M7103 V1.00 *主机版本 V1.50 或更高版本支持功率测量模块 M7103。 | |
| 2. 版本确认方法 | |

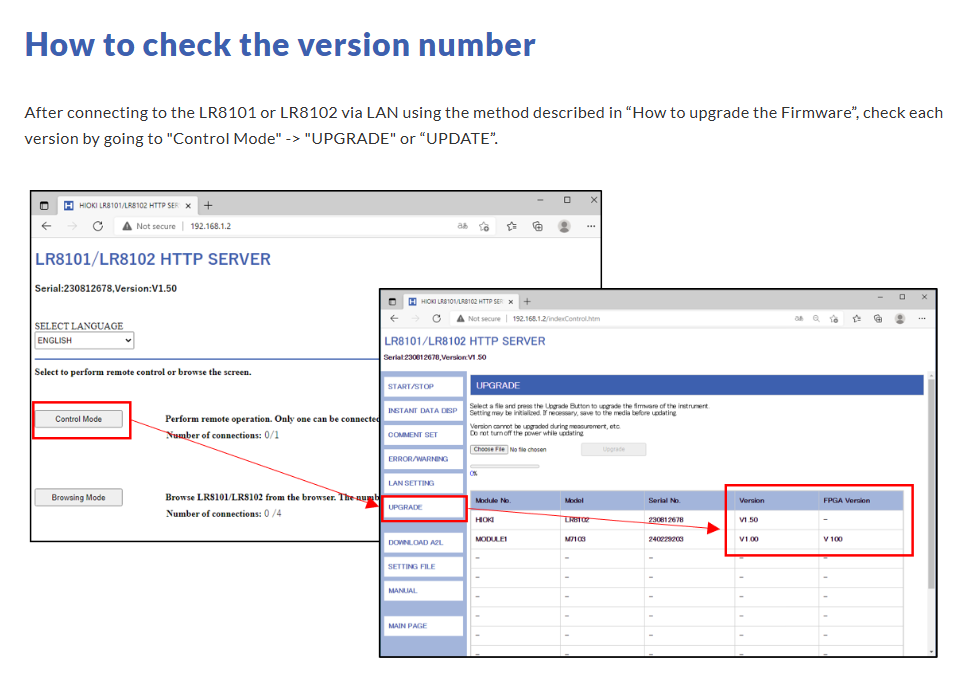

| 使用 “版本升级方法 ”中描述的方法通过局域网连接到 LR8101 或 LR8102 后，点击 "Control Mode" -> "UPGRADE" or “UPDATE”检查版本。 | |
 | |
| |
如LR8101、LR8102版本为 V1.6，则无需升级仪器。 |
