● 测试电压测量频率：1MHz~3GHz
● 测量时间：最快0.5ms（模拟测量时间）
● 测量值偏差：0.07%（用3GHz测量线圈1nH时）
● 基本精度：±0.65% rdg.
● 测量方式：RF I-V法
● 紧凑主机仅机架一半大小，测试头尺寸仅手掌大小
● 丰富的接触检查（DCR测量、Hi-Z筛选、波形判定）
● 分析模式下可以边扫描测量频率、测量信号电平边进行测量主机不带测试治具。需要使用阻抗分析仪IM7580A专用的测试治具。
| 测量模式 | LCR (LCR测量),分析仪 (扫频测量), 连续测量 |
|---|---|
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保证范围 | 100 mΩ~5 kΩ |
| 显示范围 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~180.000°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) |
| 基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
| 测量频率 | 1 MHz〜3 GHz (设置分辨率100 kHz) |
| 测量信号电平 | 功率 (dBm)模式： -40.0 dBm~ +1.0 dBm 电压(V) 模式: 4 mV~502 mVrms 电流(I) 模式: 0.09 mA~10.04 mArms |
| 输出阻抗 | 50 Ω (10 MHz时) |
| 显示 | 彩色TFT 8.4英寸, 触摸屏 |
| 测量时间 | 最快0.5ms（FAST、模拟测量时间、代表值） |
| 功能 | 接触检查、比较器、BIN判定（分类功能）、面板读取/保存、存储功能、等效电路分析、相关补偿 |
| 接口 | EXT I/O (处理器), USB通讯, U盘, LAN RS-232C (选件), GP-IB (选件) |
| 电源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 体积和重量 | 主机: 215W × 200H × 348D mm, 8.0 kg 测试头: 90W × 64H × 24D mm, 300 g |
| 附件 | 测试头×1, 连接线×1, 使用说明书×1, 电源线×1 |
| 阻抗分析仪IM7587版本升级 |
 |
| 版本升级应由熟悉IM7587的功能和操作且有资格的技术人员来操作。如果不确定操作流程，请联系当地HIOKI中国分支机构寻求帮助。 |
|
| 1.IM7587软件 | |
| 最新软件版本如下所示。如果您还在使用旧版本，强烈建议您升级成最新版本。 | |
| 主机版本: V1.07 | |
| 2.如何检查版本编号 | |

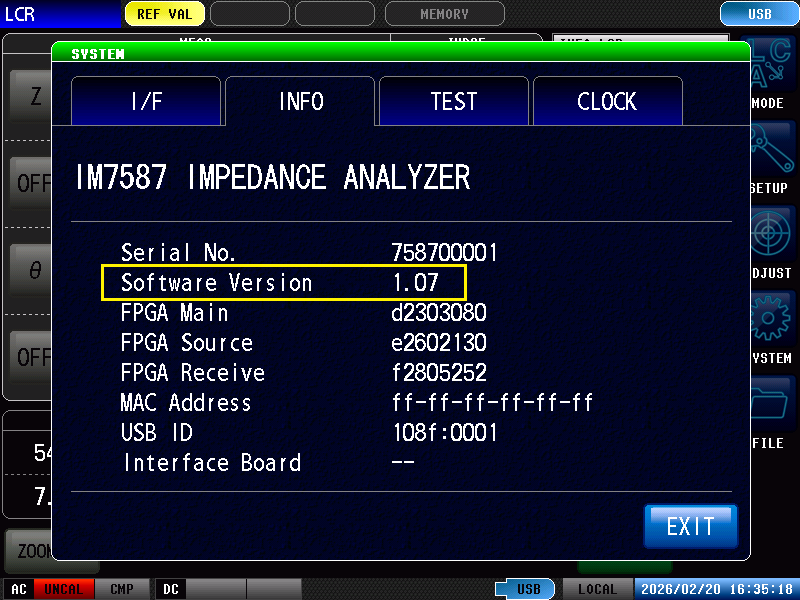

| 硬件的版本编号可以通过选择系统屏幕上的“INFO”选项来检查。 | |
| |
| 如IM7587版本为 V1.07，则无需升级仪器。 | |
