•IM7580系列专用SMD测试夹具
•测试频率600MHz
•适用于各种形状和尺寸的元件，可进行高频阻抗测量

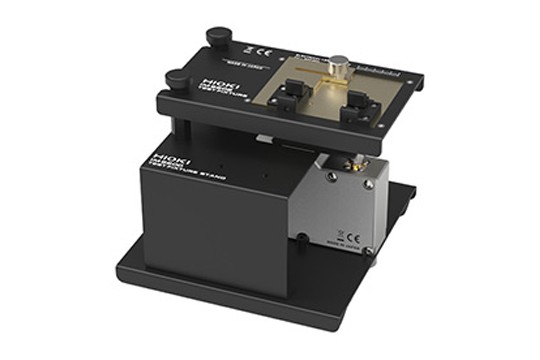

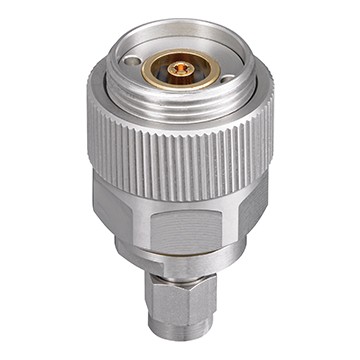

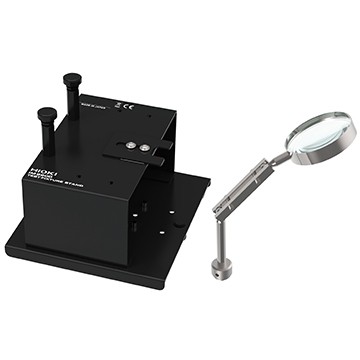

•可测元件尺寸：带引脚的元件、SMD（贴片元件）※测试治具IM9202需要与另售的测试治具台IM9200和转换器（3.5mm-7mm）IM9906配套使用。
| 可用频率范围 | DC 〜 600 MHz |
|---|---|
| 可测样品尺寸 | 带引脚的元件 轴向 元件本体长度: 1 mm 〜25 mm 引脚长度：2 mm ～ 10 mm 到引脚的高度： 2.5 mm 以下 径向 引脚间隔: 2 mm 〜26 mm 引脚长度: 2 mm 以上 SMD 元件长度：1.6 mm ～ 23 mm 元件宽度：0.8 mm 以上 元件高度：0.65 mm 以上 |
| 和样品的连接 | 2端子连接侧面电极 |
| 最大输入电压 | ±42 Vpeak (AC+DC) |

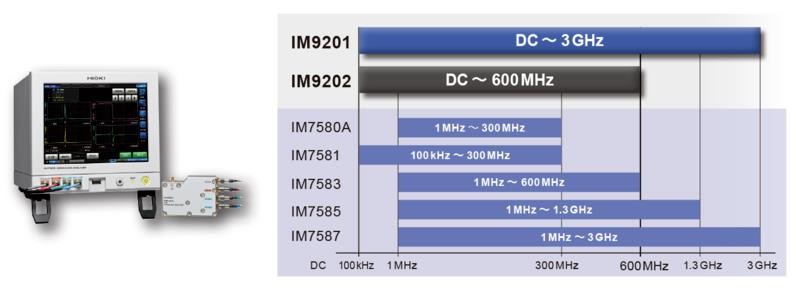

| 适用机型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587 |
| 附件 | 带引脚元件用H侧夹子×1，带引脚元件用L侧电极×1，SMD用L侧电极×1，SMD开路补偿用治具×1，短路板×1，清洁刷×1，携带包×1，使用说明书×1 |
