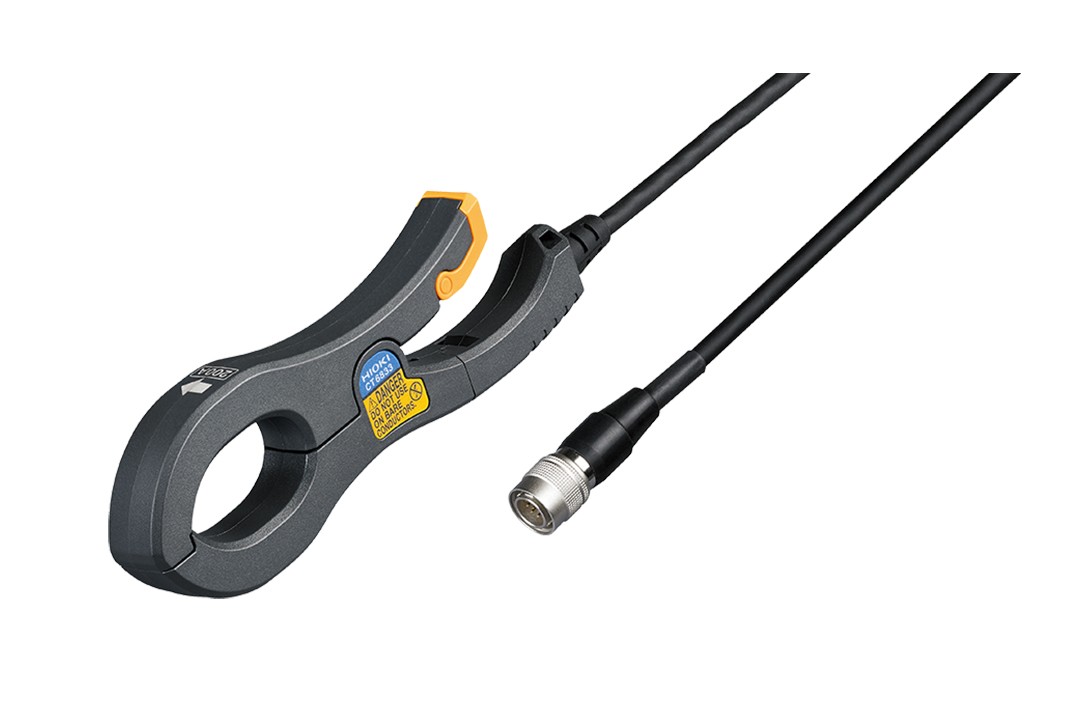

● 额定电流 AC/DC 500 A
● 频率带宽 DC〜50 kHz
● 测量精度 DC：±0.07% rdg. ±0.01% f.s.

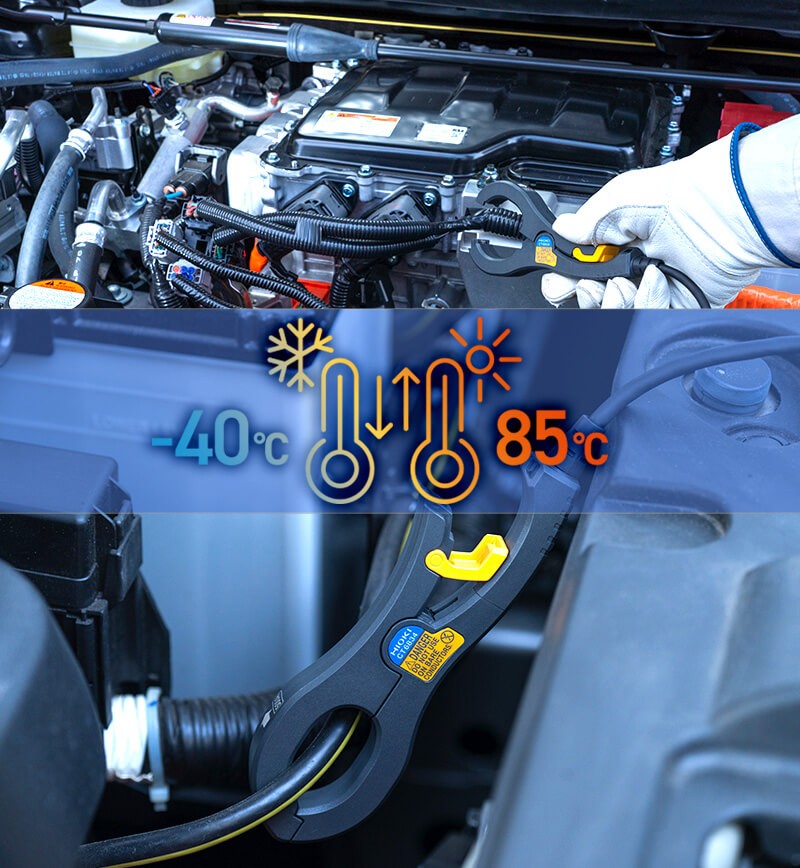

● 使用温度范围 −40℃～85℃：即使在车辆测试环境中也能准确测量
● 可测导体直径 φ20 mm
● 输出线长度可选 5 m/10 m

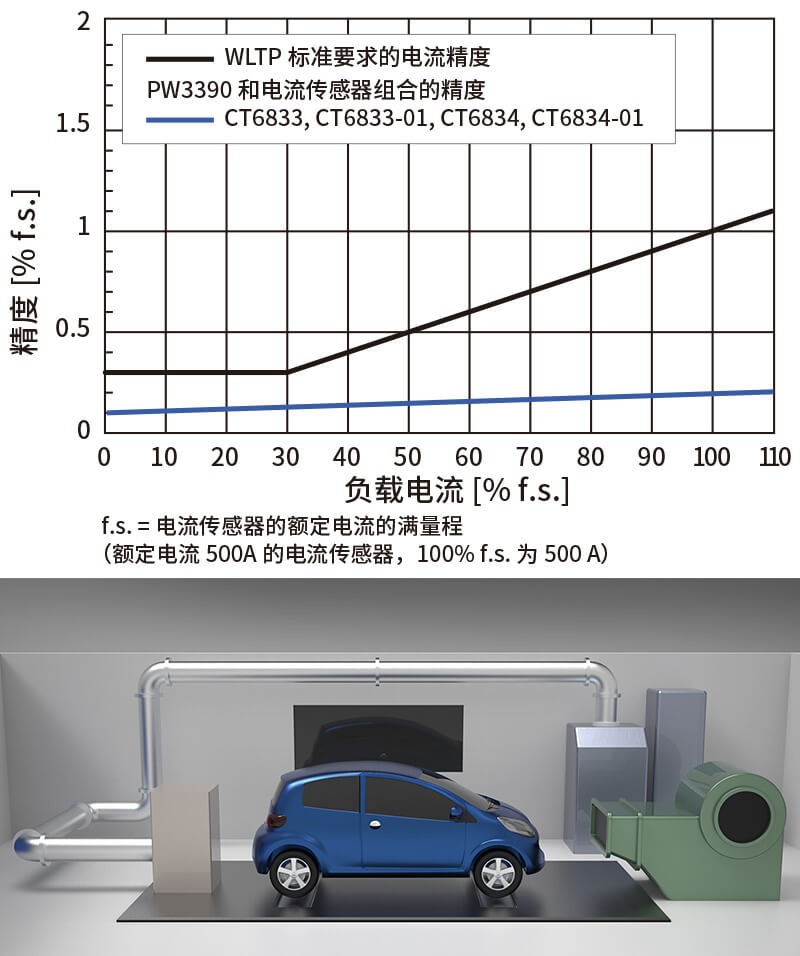

● 与日置功率分析仪配合使用时，保证组合精度
| 型号 | 额定电流 | 频率带宽 | 可测导体直径 | 详情 |
| CT6833, CT6833-01 | AC/DC 200 A | DC〜50 kHz | φ20 mm | 点击查看详情 |
| CT6834, CT6834-01 | AC/DC 500 A | DC〜50 kHz | φ20 mm | |
| CT6830 (*1) | AC/DC 2 A | DC〜100 kHz | φ5 mm | 点击查看详情 |
| CT6831 (*1) | AC/DC 20 A | DC〜100 kHz | φ5 mm | 点击查看详情 |
| CT7812 (*2) | AC/DC 2 A | DC〜100 kHz | φ5 mm | 点击查看详情 |
| CT7822 (*2) | AC/DC 20 A | DC〜100 kHz | φ5 mm | 点击查看详情 |
| 额定电流 | AC/DC 500 A |
|---|---|
| 频率带宽 | DC〜50 kHz |
| 可测导体直径 | φ20 mm 以下 |
| 最大峰值电流 | 在 40°C 以下，10 ms 以上的周期波形的1个周期内允许 ±800 A peak（设计值，精度确保的范围以外） |
| 输出电压 | 4 mV/A |
| 基本精度 | DC：±0.07% rdg.±0.01% f.s. 16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s. 规定到20 kHz为止 |
| 使用温湿度范围 | 传感器部分, 线缆：−40℃～85℃，80% RH以下 (无结露) 转接盒部分：−25℃～50℃, 80% RH以下 (无结露) (包括被测线的温升) |
| 温度系数 | 精度保证温度（23℃ ±5℃）范围外的使用温度，根据与精度保证温度上限和下限（18°C 或 28°C）之间的温差，测量精度会增加以下值： ・传感器部分 振幅精度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical) 偏移电压: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical) ・转接盒部分 振幅精度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical) 偏移电压: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical) |
| 导体位置的影响 | （使用直径是φ10 mm的线缆时） DC: ±0.03% of reading以下 (±0.01% of reading Typical) 50 Hz/60 Hz: ±0.04% of reading以下 (±0.015% of reading Typical) 1 kHz: ±0.1% of reading以下 (±0.04% of reading Typical) 10 kHz: ±1% of reading以下 (±0.3% of reading Typical) |
| 电源 | 由HIOKI制造的ME15W设备来供电 |
| 外形尺寸 | 传感器部分：约 149W×46H×16.5D mm 转接盒部分：约 126W×57H×20.5D mm (不含突起物、线缆) |
| 重量 | CT6834：约 500 g CT6834-01：约 710 g |
| 输出线长 | CT6834：约 5 m (含转接盒) CT6834-01：约 10 m(含转接盒) |
| 附件 | 彩色标签(通道识别用)×1, 携带包×1, 使用说明书×1, 使用注意事项×1 |
