•频率范围：DC～70 kHz，额定电流：DC 2000A，AC 1400A
•保证与HIOKI功率分析仪组合的精度
•可与HIOKI的功率分析仪或记录仪连接使用
•适应-40°C~85°C的使用温度范围，符合环境测试要求

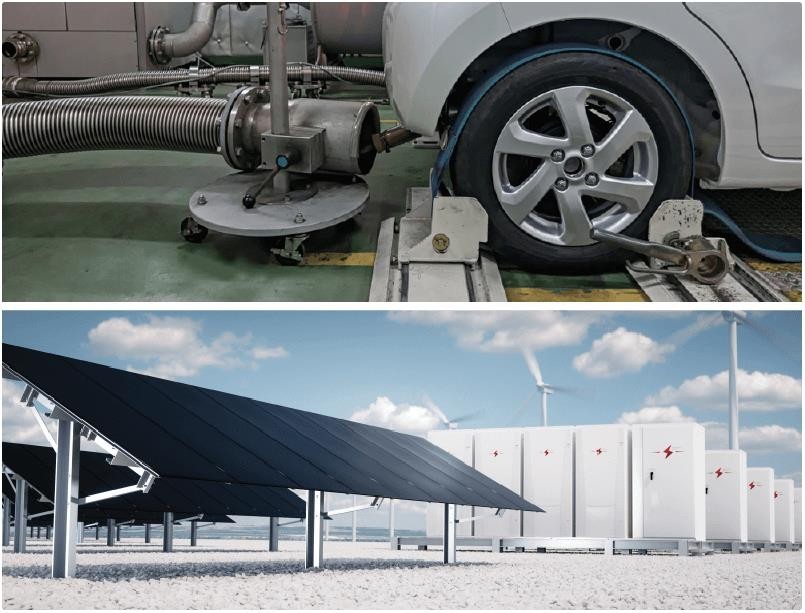

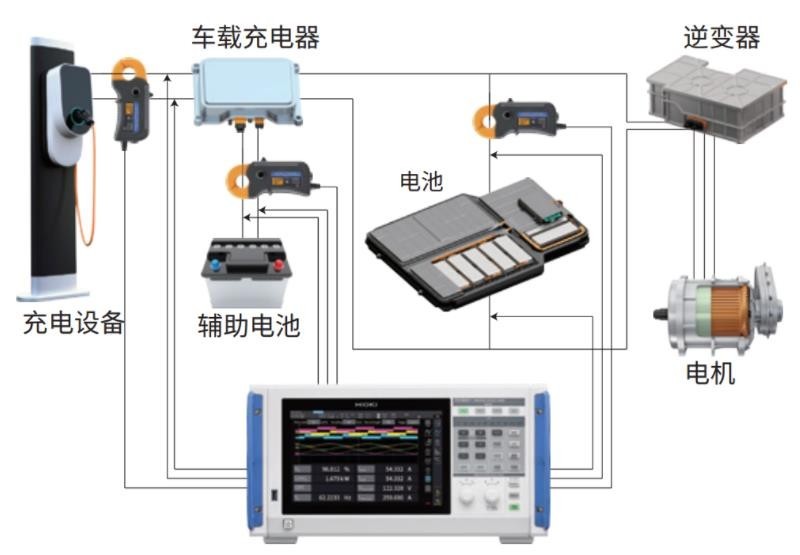

•适合进行电动汽车逆变器评估和光伏发电的PCS评估
•坚固锁扣机构，单手即可开合操作
| 额定电流 | DC 2000 A，AC 1400 A |
|---|---|
| 频率特性 | DC ～ 70 kHz |
| 可测量导体直径 | φ50 mm以下 |
| 最大输入电流 | ±2400 A peak 在40℃以下且周期波形超过10ms的一个周期内 |
| 输出电压 | 1mV/A |
| 输出阻抗 | 50Ω±10Ω |
| 测量精度（振幅）±(% of reading + % of full scale) | DC：0.15% + 0.01% DC < f ≤ 16 Hz：0.2% + 0.01% 16 Hz < f ≤ 100 Hz：0.15% + 0.01% |
| 线性误差 | ±20 ppm Typical |
| 共模电压抑制比 (CMRR) | DC-1kHz：130 dB以上 1kHz-10kHz：120 dB以上 10kHz-50kHz：100 dB以上 （对输出电压的影响/同相电压） |
| 自动相位补偿功能 | 连接对应的HIOKI功率分析仪时自动执行相位补偿 |
| 使用温湿度范围 | -40°C～85°C，湿度80% RH以下（无结露） |
| 适用标准 | 安全标准 IEC 61010 EMC IEC 61326 |
| 耐电压 | AC 4260 V |
| 电源 | 由对应的HIOKI功率分析仪、传感器单元或电流单元供电 |
| 最大额定功率 | 7 VA以下（1000 A/55 Hz测量，±12 V电源时） |
| 体积及重量 | 238 mm（W）×116 mm（H）×35 mm（D），1,040 g |
| 线长 | 3 m |
| 附件 | 标记带（×6），携带包，使用说明书，使用注意事项 |
| 本体测量仪器 | 最大连接数量 |
|---|---|
| 功率分析仪 PW8001 | 7 根 |
| 功率分析仪 PW4001 | 4 根 |
| 功率分析仪 PW6001（停产） | 5 根 |
| 功率分析仪 PW3390（停产） | 3 根 |
| 功率测量模块 M7103 | 2根 |
| 3通道电流单元 U8977 | 2根 |
| 传感器单元 CT9555 | 1根 |
| 传感器单元 CT9556 | 1根 |
| 传感器单元 CT9557 | 4 根 |
