● 适用于ECU等高性能电路板的多点检测
● 模拟108ch~模拟96ch+逻辑48ch输入
● 媒介保存所需时间最短是原来的1/100
● 20MS/s所有通道同时采样
● 模拟所有通道绝缘输入，实现安全测量
● 支持4K监视器，无需重叠即可显示多通道波形
● 1单元可4ch输入（4ch模拟单元U8975、4chDVM单元U8991）
● 可以产生恒压、恒流、模拟电阻（VIR发生单元U8794）主机需要搭配专用选件中的输入单元。请另外购买输入线等各种选件。
| 输入单元数 | 最大27个插槽 |
|---|---|
| 通道数 | 模拟最大108ch (使用U8975时), 或模拟96ch + 逻辑48ch (使用U8975+8973时) 模拟最大54ch (使用8966时), 或模拟48ch+逻辑48ch (使用8966+8973时) ※8973逻辑单元的插槽限制为25～27限定, 最多3个单元 ※模拟单元的通道间和主机之间都绝缘，逻辑单元的通道之间都和主机共地 |
| 测量量程 | 100mV〜400V, 12档量程, 分辨率: 量程的1/2000 (使用8966时) 4V〜200Ｖ, 6档量程, 分辨率: 量程的1/32000 (使用U8975时) 100mV〜1000V, 5档量程, 分辨率: 量程的1/1000000 (使用MR8990时) 1V, 10V, 100V, 3档量程, 分辨率: 量程的1/1000000 (使用U8991时) |
| 最大输入电压 | DC 1000 V/AC 700 V (使用U8974时), DC 400 V (使用8966时), DC 200 V (使用U8975时), DC 40 V (使用U8978时) |
| 频率特性 | 使用8966时: DC〜5MHz (-3dB) |
| 最高采样速度 | 20MS/s 所有通道同时, 外部采样率10MS/s |
| 测量功能 | 存储记录 |
| 内存容量 | 1GW 16MW/ch (使用8966时), 8MW/ch (使用U8975或MR8990时), 4MW/ch (使用U8991时) |
| 内置存储设备 | SSD 640GB |

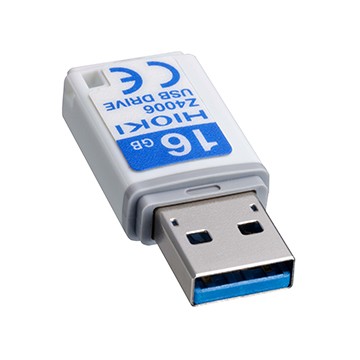

| 外部存储设备 | USB存储×8 |
| 监视器输出 | HDMI（支持分辨率4096×2160），DisplayPort × 3（支持分辨率3840×2160） 推荐分辨率 1920×1080 dot以上 |

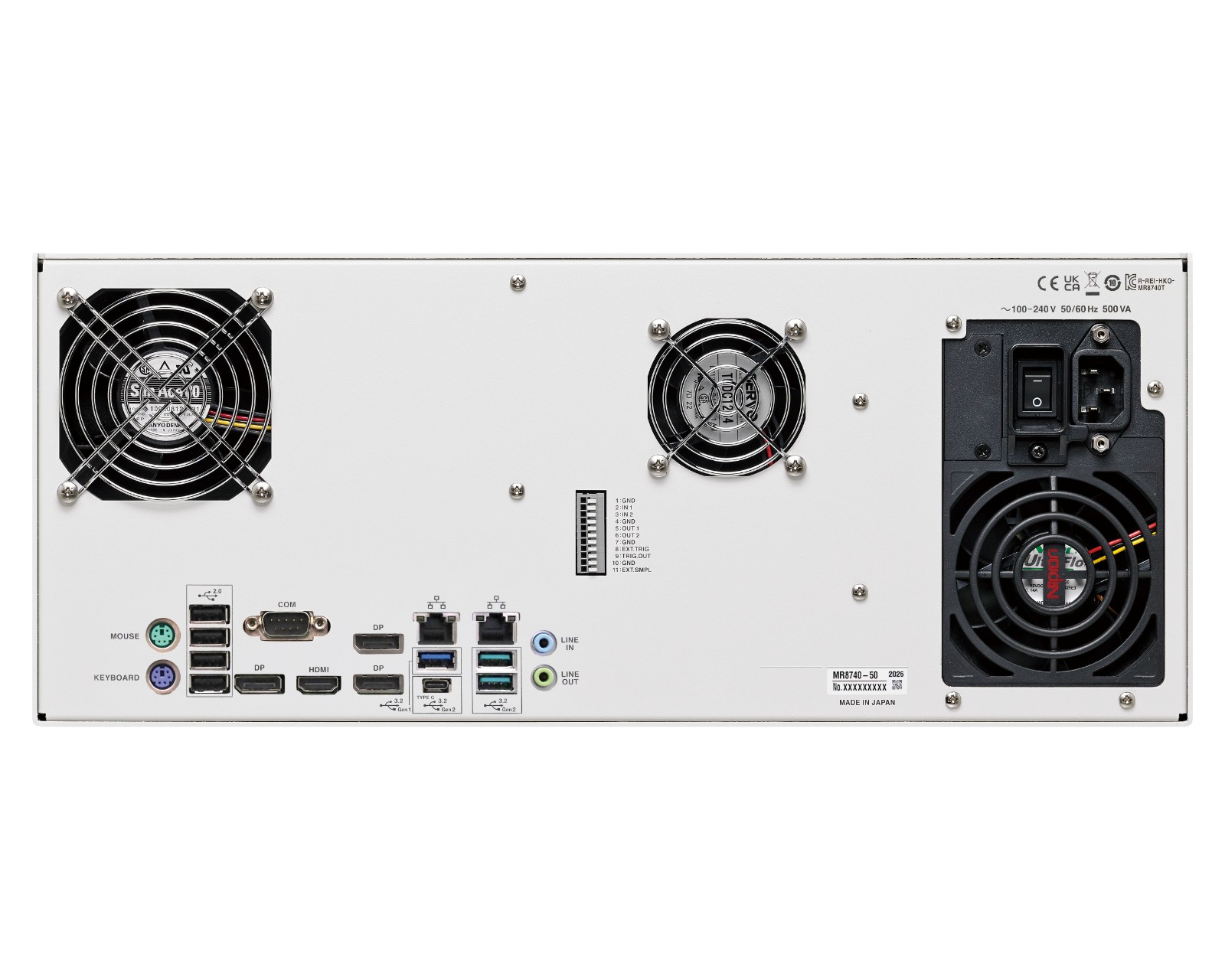

| 外部接口 | [LAN] 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T（2个端口）（DHCP、DNS、FTP服务器/客户端，HTTP服务器），[USB] USB3.2（Type A） × 3, USB3.2（Type C）× 1, USB2.0（Type A）× 6 |
| 电源 | AC100〜240 V, 50/60 Hz (400 VA max.) |
| 体积及重量 | 426W × 177H × 505D mm, 14.0 kg (仅限主机) |
| 附件 | 电源线×1, 快速测量指南×1, 使用上的注意事项×1, 空白面板（仅限空白插槽）, 机架安装支架 |
 |
| 存储记录仪MR8740T主机升级 V3.05(2026年2月) |
|
| 版本升级应有资格技术员来执行。 与MR8740T的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 1．MR8740T（MR8740-50）的软件 |
|
| 软件最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 |
| • 系统版本：V3.05 |
| 2. 版本确认方法 |
|

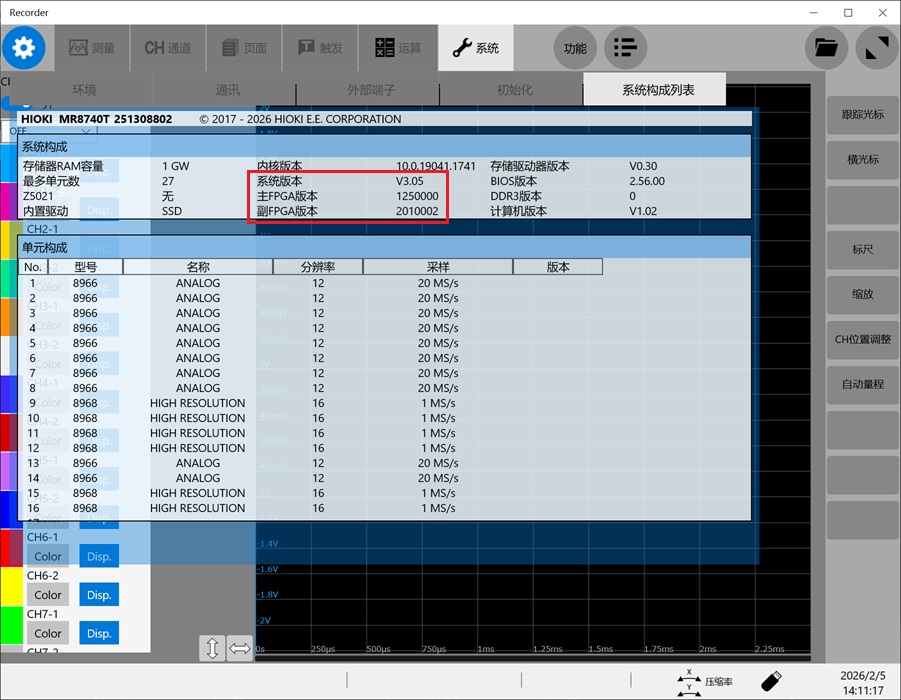

在[系统构成一览]的画面中间上面部分显示软件的版本号。
|
 |
|
|
| 如MR8740T版本为 V3.05，则无需升级仪器。 |
|
|
