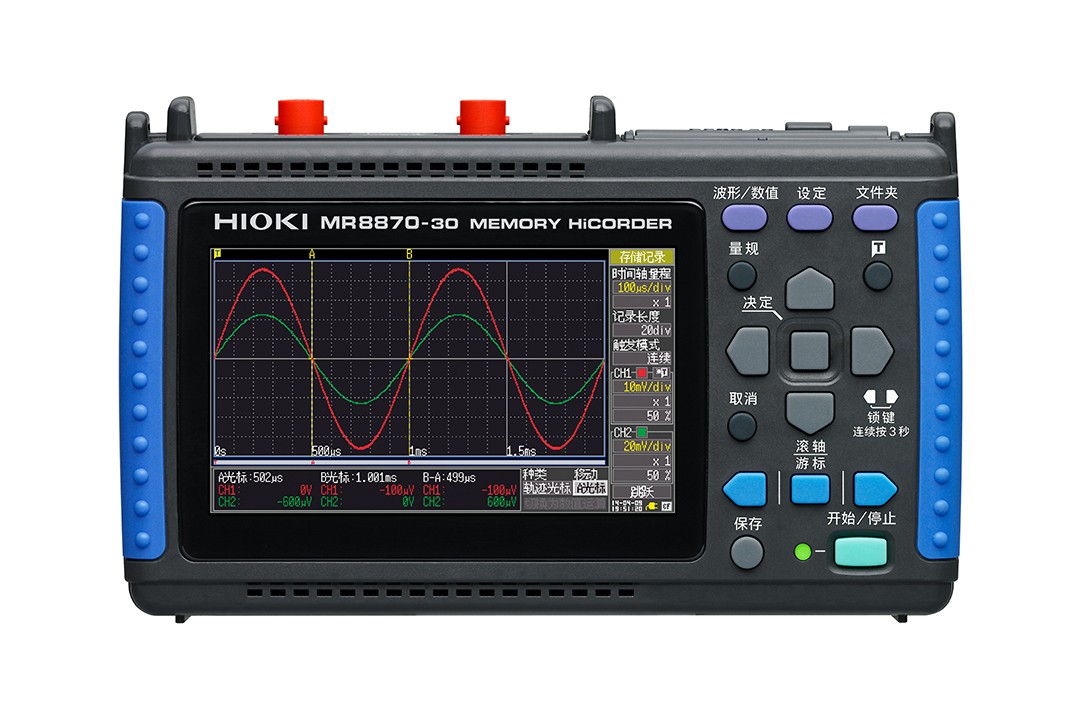

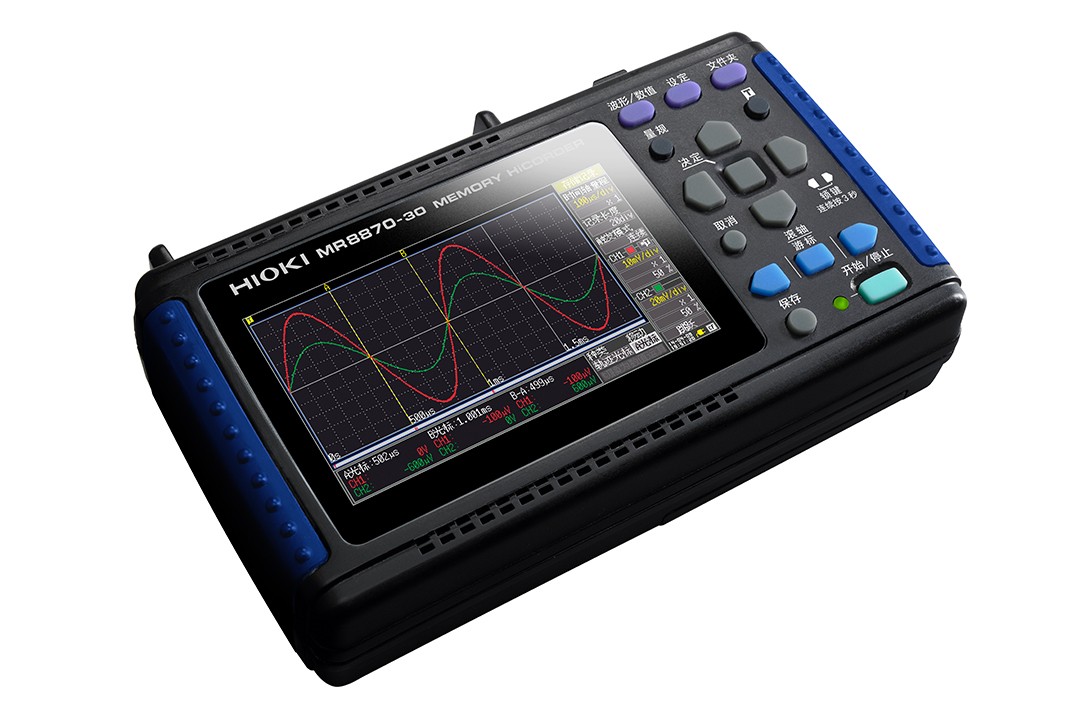

存储记录仪 MR8870-30
返回● 除了瞬间波形模式，还新增加了真有效值变化的记录模式

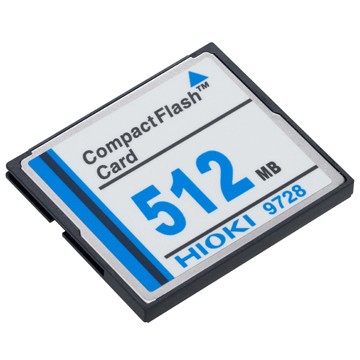

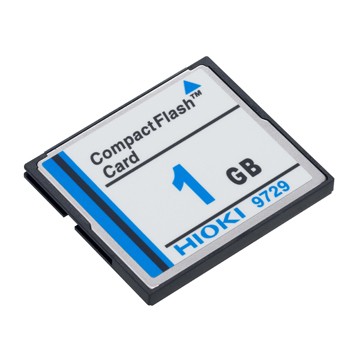

● 可实时保存至CF卡中
● 通过2台同步+附件PC应用软件可作为4ch仪器来使用
● 紧凑机身，轻松携带，直观显示，方便操作
● 超小型却绝不1M采样率的高性能
● 外形小巧，宽屏QVGA-TFT液晶
$(document).ready(function() {
$('#img_a').click(function() {
showVideo('video_a', 'XNTEyNTQxNzkwNA==');
});
$('#img_b').click(function() {
● 除了瞬间波形模式，还新增加了真有效值变化的记录模式
● 可实时保存至CF卡中
● 通过2台同步+附件PC应用软件可作为4ch仪器来使用
● 紧凑机身，轻松携带，直观显示，方便操作
● 超小型却绝不1M采样率的高性能
● 外形小巧，宽屏QVGA-TFT液晶
$(document).ready(function() {
$('#img_a').click(function() {
showVideo('video_a', 'XNTEyNTQxNzkwNA==');
});
$('#img_b').click(function() {
| 通道数 | 2个模拟通道＋4个逻辑通道 （模拟通道和主体之间是绝缘的，逻辑GND和主体之间是共通的） |
|---|---|
| 测量量程 （10div满量程) | 10mV～50V/div，12量程，分辨率：量程的1/100 |
| 最大额定电压 | DC 400V，对地：AC/DC 300V测试等级II |
| 频率特征 | DC～50kHz (-3dB) |
| 时间轴 （MEM时） | 100μs～5min/div，20档量程，时间轴的分辨率100point/div，时间轴扩大：×2～×10的3段，压缩：1/2～1/1,000的9段 |
| 记录间隔 （真有效值时） | 1ms~1min，16档设置，采样周期：200μs固定（交流电压/电流是1000真有效值数据/s），包络线模式经常ON※仅记录每个记录间隔的最大值和最小值 |
| 测量功能 | MEM记录（高速记录），真有效值记录（50/60Hz/DC专用） |
| 内存容量 | 12位×2MW/ch |
| 保存媒体 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480×272点） |
| 显示语言设置 | 中文、日文、英文 |
| 外部接口 | USB：标准USB2.0，系列迷你B接口×1 功能：和计算机连接后将CF卡内的文件传输至计算机内，不能用计算机控制 |
| 记录输出 | 没有打印功能 |
| 电源 | AC适配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC适配器，通过主机给9780充电时） |
| 体积及重量 | 176W×101H×41Dmm，600g (含电池组） |
| 附件 | 使用说明书×1，测量指南×1，测量指南真有效值篇×1，AC适配器Z1005×1，吊带×1，USB连接线×1，保护膜9809×1 |
 |
| 存储记录仪 MR8870-30，8870-21 升级 v2.05 (2017年12月 ) |
 |
| 版本升级应由资格技术员来执行。 与MR8870-30，8870-21的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| 升级前: |
|
| 通过初始启动画面显示的版本号，确认当前MR8870-30，8870-21的固件。 |
|
|
如MR8870-30，8870-21 版本为 Ver 2.05，则无需升级仪器。 |
|
| 更新时间 | 软件版本 | 升级版本内容 |
2017-12 | 主机软件V2.05 | 修正以下问题 *修正了设置有效值纪录模式的交流电压/直流电压时，移动至测量设置画面后，零位会被初始化的问题 |
| 2016-4 | 主机软件 V2.04 | 修正以下问题 * 修正了有效值记录模式下，ch2、倍率×5、不满零位-500%时会死机的问题 ※本问题不适用8870-21。 追加以下功能 * 追加了有效值记录模式的设置向导中使用钳表的电流测量。* 追加了缩放的名称的选择种类。 |
| 2014-12 | 主机软件 V2.02 | 修正以下问题 * 修正了在真有效值记录模式的交流电压/交流电流的测量条件下测量的话，则测量中的波形画面所显示的监视值不变化的问题 ※本问题不适用8870-21。 |
| 2014-11 | 主机软件 V2.01 | 追加以下功能 * 追加了选择型号的缩放种类（P9000）（仅MR8870-30） * 追加了测量模式切换时的设置保存项目 |
| 2014-4 | 主机软件 V2.00 | 追加以下功能 ※用8870-21读取MR8870-30保存的文件时请将8870-21升级至V2.00。 * 追加了换算的品名、输出比率的选择种类（仅MR8870-30） * 追加了有效值记录模式 * 追加了实时保存功能 * 追加了删除保存功能 |
| 2009-8 | 主机软件 V1.08 | 追加以下功能 * 增加了将保存在主机内存中的设置数据一并保存/读取至CF卡中的功能。 |
| 2009-2 | 主机软件 V1.07 | 修正不良内容 * 修正了若强制结束的话，TRIG.OUT输出无法清除的问题(若不是强制结束则没有问题） |
| 2008-9 | 主机软件 V1.06 | 修正不良内容 * 修正了点击扩展名为4个字符以上的文件会无反应的问题 |
