● 模拟32ch+逻辑32ch~模拟28ch+逻辑64ch输入
● 20MS/s所有通道同时采样
● 所有模拟通道绝缘输入，保证安全测量
● 共计512MW的大容量存储空间
● 从高压到微小电压，可一次性测量多个系统的电压主机需要搭配输入单元等专用选件。请另外购买输入线等各种通用选件。
| 输入单元数 | 最大16个单元 |
|---|---|
| 通道数 | [模拟单元16个]模拟32ch+逻辑标准32ch [模拟单元14个+逻辑单元2个]模拟28ch+逻辑64ch（逻辑标准32ch+逻辑单元32ch） ※模拟单元的通道之间和主机之间绝缘，逻辑单元的通道和标准逻辑端口的通道都和主机共地 |
| 测量量程 （20div满刻度） | 【模拟单元8966】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/100 (12 bit A/D) 【高分辨率单元8968】5 mV/div～20 V/div, 12档量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM单元MR8990】100 mV f.s.～1000 V f.s., 5档量程，分辨率：量程的1/1000,000 (24 bit ΔΣ调制A/D) |
| 最大输入电压 | DC 400 V (使用8968/8966时), DC 500 V (使用MR8990时) |
| 频率特性 | DC～5 MHz (-3dB,使用 8966时), DC～100 kHz (-3 dB, 使用8968时), 无规定 (使用MR8990时) |
| 时间轴 | 5 μs～5 min/div, 26档量程，时间轴分辨率100点/div |
| 测量功能 | MEM（高速记录），REC（实时记录），X-Y记录，FFT |
| 其他功能 | 数据运算、波形处理运算、波形判定（MEM/FFT功能时） |
| 存储空间 | 128MW/ch（使用4ch时）~16MW/ch（使用32ch时），共计512MW |
| 外部存储媒介 | U盘、CF卡、内置SSD单元128GB（选件）※保存100MB数据时，月125秒，※100MB数据是使用32ch下16,000div记录波形 |
| 记录纸 | [内置A4打印选件]：216 mm × 30 m，卷式热敏纸 记录速度：50mm/s |
| 显示器 | 10.4英寸SVGA-TFT彩色液晶屏（800 × 600点） |
| 外部接口 | LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盘和鼠标), USB2.0系列B (通讯和海量存储) |
| 电源 | AC100～240 V, 50/60 Hz (220 VA max./使用打印机时350 VA max.) |
| 体积及重量 | 401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (仅主机) |
| 附件 | 使用说明书×1, 应用光盘(波形查看Wv/通讯指令表) ×1, 电源线×1, 输入线标签×1, USB连接线×1, 记录纸×1 (带打印单元时),卷纸附件×2 (带打印单元时) |
| 存储记录仪MR8827升级 |
 |
| 版本升级应有资格技术员来执行。 与MR8827的功能和操作类似，如对进程有任何不明之处，请联系当地的HIOKI分支机构寻求协助。 |
|
|
|
| • | 下载该软件需要注册用户信息。您的注册信息确认后我们将以邮件形式通知您软件下载页面的登录用户名和密码。 |
| • | 完成版本升级需要准备U盘。 |
|
| 1. MR8827版本 | |
| |
| 最新版本如下。若您仍旧使用的旧版本，请进行版本升级。 | |
| • 硬件版本：V1.24 | |
| 2. 版本确认方法 | |

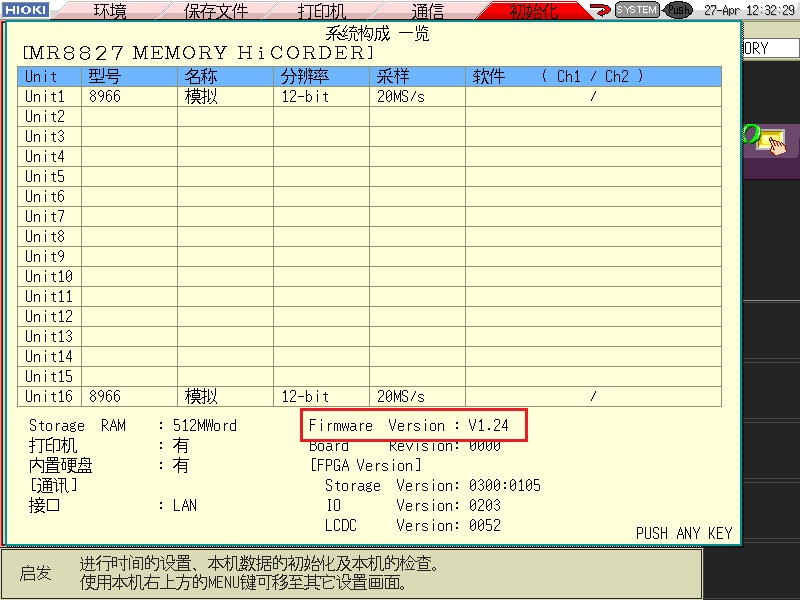

| 从系统画面的自我检查功能中选择[系统构成一览]后，画面中间下面部分显示软件的版本号。 | |
| |
 | |
| |
| 如MR8827版本为 V1.24，则无需升级仪器。 |
