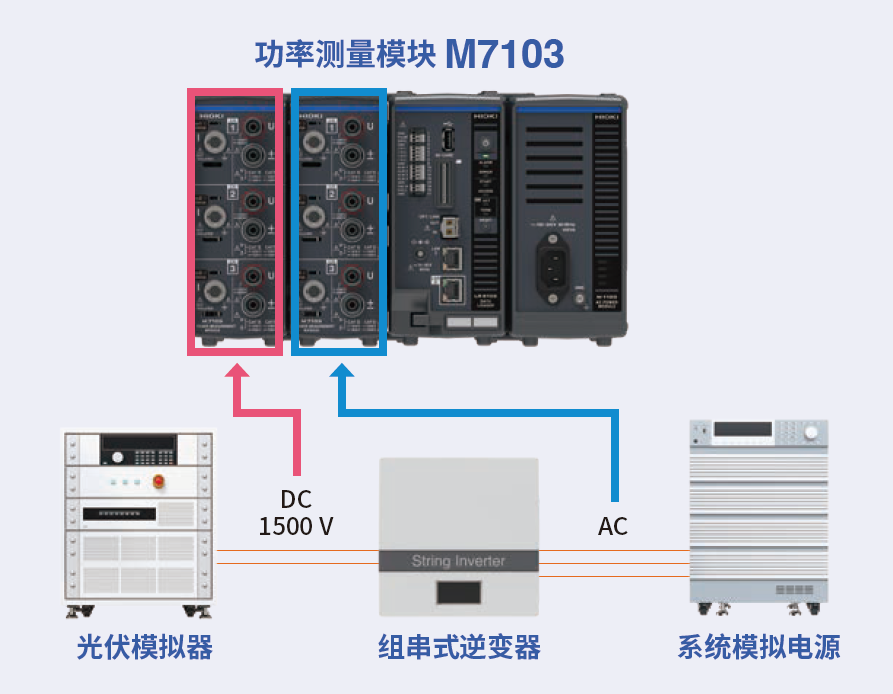

● 保证精度DC1500V

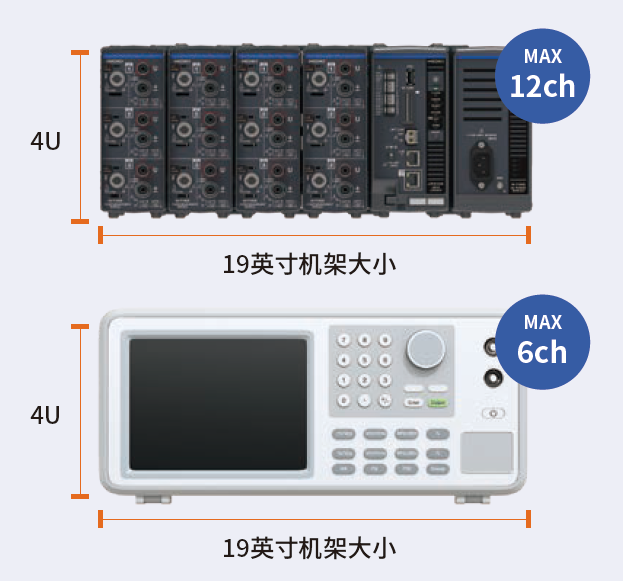

● 19英寸机架4U尺寸空间最多可容纳12个通道

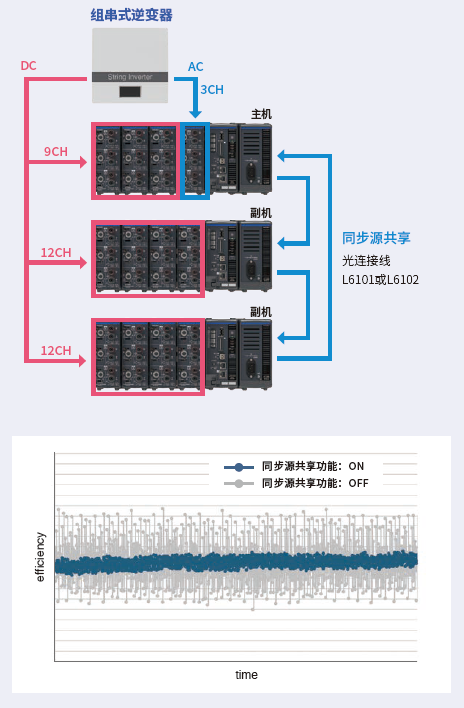

● 可从12个通道扩展到最多10套120个通道
● 通过多同步源协同技术实现稳定的效率测量
| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | 0℃～40℃, 80% RH 以下 (无结露) |
| 测量线路 | 单相2线(1P2W) 单相3线(1P3W) 三相3线(3P3W2M，3V3A，3P3W3M) 三相4线(3P4W) |
| 功率通道数 | 3个功率通道 |
| 输入端子 | 电压：插入式端子(安全端子) 电流：专用连接器(ME15W) |
| 输入方式 | 电压：绝缘输入，电阻分压方式 电流：通过电流传感器(电压输出)绝缘输入 |
| 电压量程 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流量程 | 0.04A~20kA（取决于所使用的电流传感器） |
| 波峰因数 | 3(相对电压・电流量程额定)，但是1500 V量程为1.35 |
| 输入电阻、输入电容 | 电压输入部分：3 MΩ±30 kΩ，1.5 pF typical 电流传感器输入：1 MΩ±50 kΩ |
| 最大输入电压 | 电压输入部分：AC 1000 V，DC 2000 V 电流传感器输入部分：8 V，±12 V peak |
| 对地最大额定电压 | AC/DC 1000 V CATIII 预期过渡过电压 8000 V AC 1000 V/DC 1500 V CATII 预期过渡过电压8000 V |
| 测量方式 | 电压电流同步数字采样和零交叉同步计算方法 |
| 采样率 | 500 kHz / 16 bit |
| 频率带宽 | DC, 0.1 Hz ～ 100 kHz |
| 有效测量范围 | 1% of range～110% of range |
| LPF(低通滤波器） | 从OFF/500 Hz/5 kHz中选择 |
| 测量项目 | 电压(U)、电流(I)、有功功率(P)、视在功率(S)、无功功率(Q)、功率因数(λ)、相位角(φ)、电压频率(fU)、电流频率(fI)、电压纹波率(Urf)、电流纹波率(Irf)、电流累积(Ih)、功率累积(WP)、电压峰值(Upk)、电流峰值(Ipk) |
| 其他测量 | 频率、累积、谐波（IEC 模式、宽频带模式） |
| 功能 | AUTO量程功能、运算功能、同步源协同功能 |
| 体积·重量 | 约65W×170H×255D mm(不含突出物)，约1.5 kg |
| 附件 | 使用说明书 ×1 |
