•能够检测到以往很难检测到的不良现象
•高精度的检测波形（高速采样200MHz×高分辨率12bit）
•单匝线圈检测（响应波形的定量化）
•通过检测隐藏在噪音中的“微弱的局部放电”，掌握马达线圈之间的绝缘不良情况(微短路)。（选件）
| 测试项目 | ●将施加在脉冲电压上所获得的响应波形定量化（LC·RC值），并判断合格与否 ●AREA值，Flutter，Laplacian等判断波形 ●绝缘击穿电压测试功能 |
|---|---|
| 施加电压 | 100 V〜4200 V (设置分辨率：10 V步) 最大施加能量: 约88mJ |
| 可测试的电感范围 | 10 µH〜100 mH |
| 采样率 | 200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 数据数: 1001〜8001点 (1000点步) |
| 电压检测精度 | [DC精度] ±5％ of setting, [AC带宽] 100 kHz：±1 dB |
| 判定方法 | LC·RC值判定，波形判定，放电判定（安装ST9000时） |
| 测试条件组数 | 255 ( 测试条件设置、判定条件设置、标准波形) |
| 测试时间 | 约60ms (3000V、1 脉冲、判定OFF 时的参考值) |
| 显示 | 显示器：8.4 英寸SCGA 彩色TFT 液晶(800×600点)，触摸面板 |

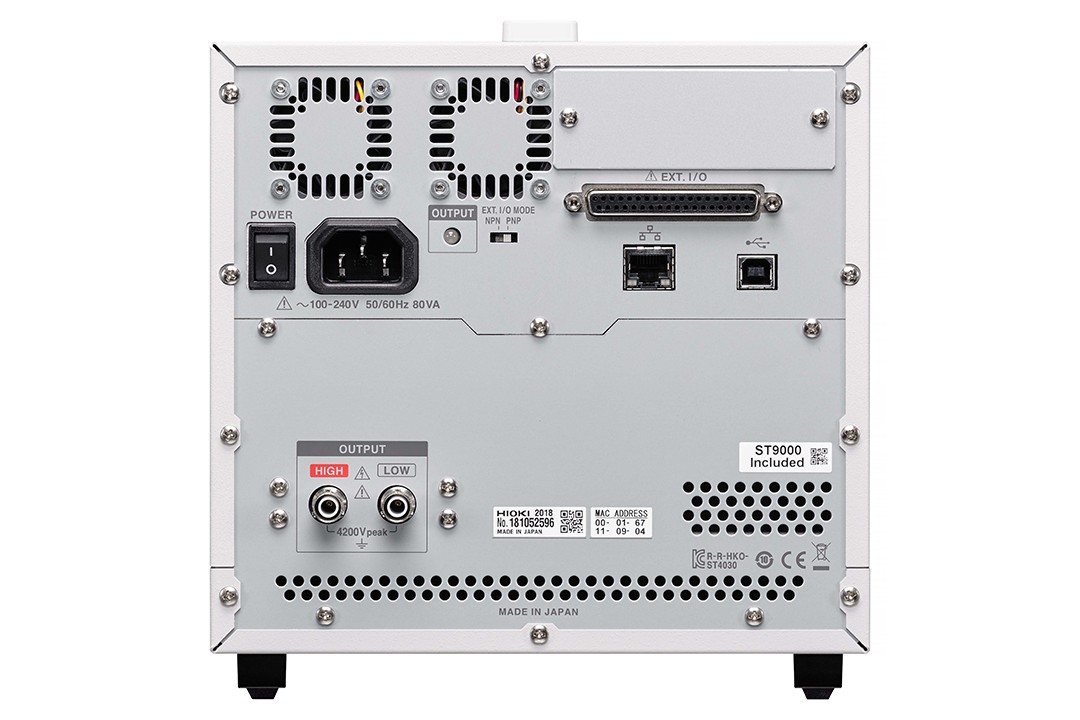

| 接口 | 标配：EXT.I/O, USB主机 (内存), USB设备 (通讯用), LAN 选件: RS-232C (Z3001), GP-IB (Z3000) |
| 电源 | AC100 V〜240 V, 50 Hz/60 Hz, 80 VA max. |
| 体积及重量/th> | 215W × 200H × 348D mm, 6.7 kg |
| 附件 | 电源线×1，使用说明书×1，使用注意事项×1 |
 |
| 脉冲线圈测试仪ST4030A升级V1.25（2026年7月） |
|
| 版本升级应由资格技术员来执行。 与ST4030A的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。 |
|
|
|
| 1. 1.ST4030A的软件 |
| 现在最新的软件版本如下。若您使用的为此版本以下的版本，推荐您进行软件升级。 |
| · 版本号：V1.25 |

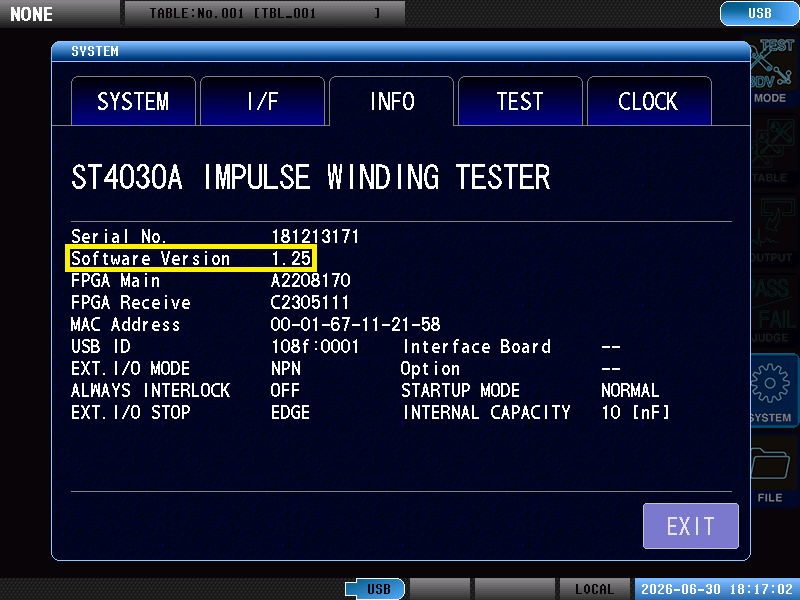

| 2. 版本确认方法 |
|
| ·系统画面中的INFO条上显示软件的版本情况。 |
 |
|
|
如ST4030A版本为 V1.25，则无需升级仪器。 |
|
