● 适用于600 V~1500 V的电池包
● 15ch、电压、温度(热电偶)
● 高精度测量电芯电压
● 高速获取数据，最快每5 ms输出所有单元的数据，支持HILS (使用LR8102的UDP输出时)

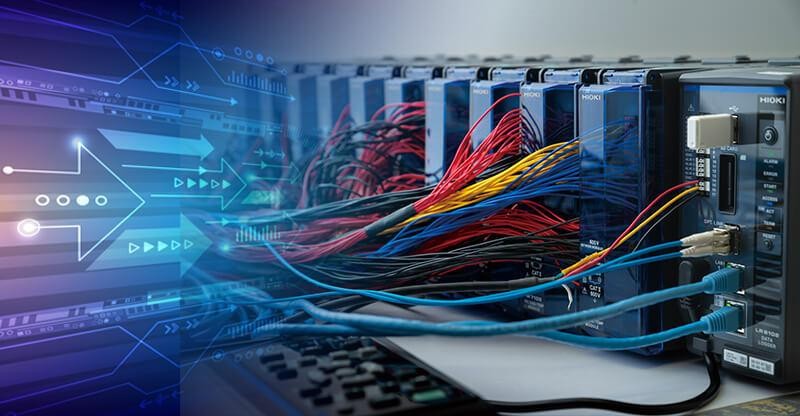

| 适配机型 | 数据采集仪LR8101：标准机型 数据采集仪LR8102：高性能机型 |
|---|---|
使用温湿度范围 | -10℃～55℃, 80% RH 以下 (无结露) |
| 耐电压 | AC 7.4 kV 1分钟(灵敏度电流1 mA ) 各输入通道(+，-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+，-) |
| 输入通道数 | 15 CH |
| 输入端子 | M3螺丝端子板(每1ch 2个端子)，带有端子板保护罩 |
| 测量对象 | 电压 热电偶(K, J, E, T, N, R, S, B, C) |
| 输入方式 | 基于半导体继电器的扫描方式、浮空不平衡输入 全通道绝缘 |
| A/D分辨率 | 18 bit |
| 最大输入电压 | DC ±100 V |
| 通道间最大电压 | DC 300 V |
| 对地最大额定电压 | DC 1500 V CAT Ⅱ，预期瞬态过电压8000 V DC 1000 V CAT Ⅱ，预期瞬态过电压6000 V |
| 模块间最大额定电压 | DC 1500 V, AC 1000 V |
| 输入电阻 | 100 MΩ以上(电压10 mV f.s.~6 V f.s .量程、1-5 V f.s .量程、热电偶全量程) 1 MΩ ±5% (电压10 V f.s. ～ 100 V f.s. 量程) |
| 数据更新间隔 | 5 ms (*1), 10 ms (*2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s *1:本模块所有测量通道全设置成了电压量程，使用通道数为1ch~8ch时可选择 *2:设置了热电偶断线检测OFF时可以选择 |
| 测量量程 | 电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 体积·重量 | 约53W × 166H × 263D mm, 1.3 kg |
| 附件 | 使用说明书×1 |
