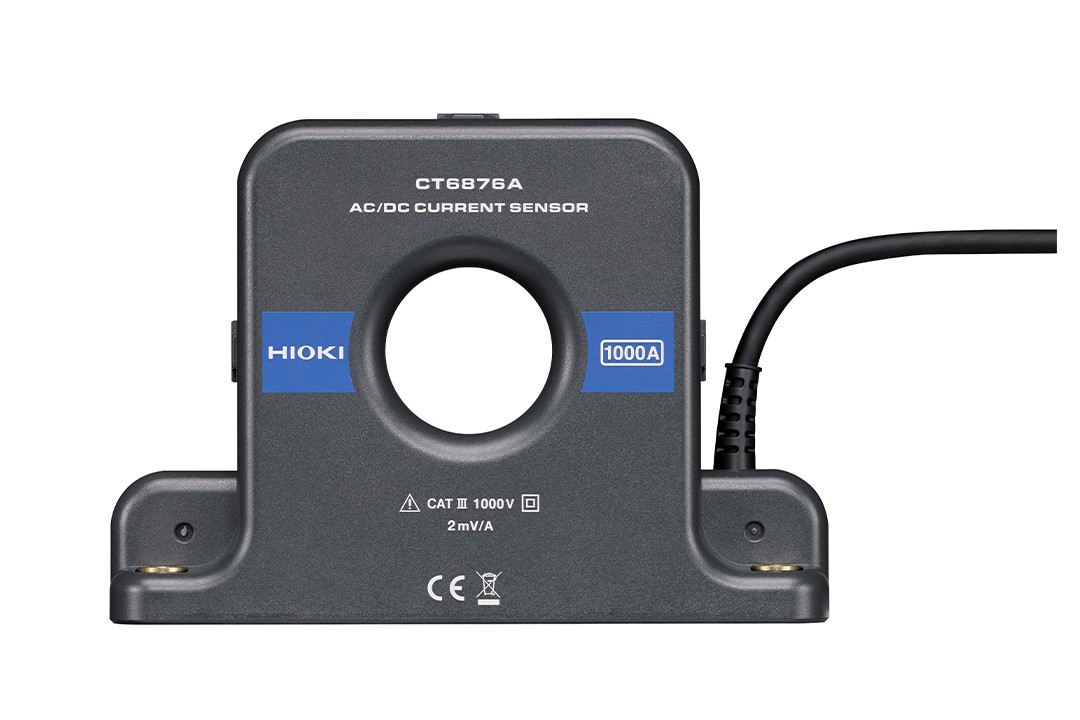

AC/DC电流传感器CT6876A
返回•高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
•对于EV、HEV等电动汽车的1000A大电流测量游刃有余
•通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
•平坦频率特性和CMRR性能实现较高精度测量
•可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量
•频带DC~1.5 MHz: CT6876A（幅度），DC〜1 MHz（相位）的良好频率特性
•可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
•使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）产品特点名称CAT III 1000V※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
•高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
•对于EV、HEV等电动汽车的1000A大电流测量游刃有余
•通过加强屏蔽，精确测量干扰中的电流，提高抗干扰性能
•平坦频率特性和CMRR性能实现较高精度测量
•可在 -40°C 至 +85°C 的恶劣环境中进行高精度测量
•频带DC~1.5 MHz: CT6876A（幅度），DC〜1 MHz（相位）的良好频率特性
•可用于光伏发电、从电池充电/放电到逆变器输出端的燃料电池评估等
•使用示波器/存储记录仪，可以进行波形监测（能和传感器单元合用）产品特点名称CAT III 1000V※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
额定电流 | AC/DC 1000A |
|---|---|
最大输入电流 | 降额范围内, 最大±1800 A peak（设计值, 40℃以下且20 ms以内） |

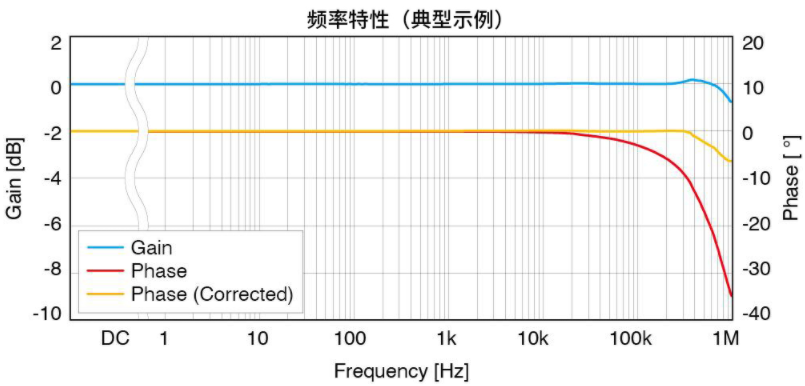

频率特性 | 振幅: DC〜1.5 MHz (CT6876A), DC〜1.5 MHz (CT6876A-1) 相位：DC〜1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±5 ppm Typical (23℃, 无输入) |
| 基本精度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08° |
| 输出电压率 | 2 mV/A ※测试仪的输出是通过传感器单元输出的AC + DC电压 |
| 对地最大额定电压 | AC/DC 1000V (50/60Hz, CAT III) |
可测导体直径 | φ 36 mm以下 |
| 使用温湿度范围 | -40°C〜 +85°C, 80% rh以下 (无结露) |

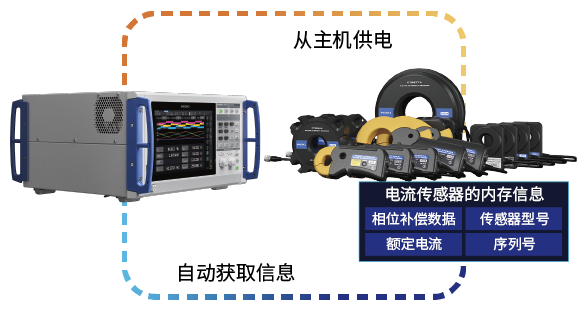

| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 最大额定功率 | 7.5 VA以下 (1000A/55Hz测量时) |
| 体积及重量 | 160 W × 112 H × 50 Dmm, CT6876A: 970 g, 线长 3 m, CT6876A-1: 1300 g, 线长 10 m |
| 附件 | 使用说明书 ×1, 线标 ×6, 使用注意事项 ×1 |
| 适用产品/单元 | CT6876A |
|---|---|
| PW8001,PW6001, PW3390 | ○ |
| 3390 | △（需要CT9901）CT比: 2 |
| 3193系列 | △（需要CT9901）CT比: 2 |
| 8971 | △（需要9318、CT9901）CT比: 2 |
| U8977 | ○ |
