● 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
● 500A额定大电流测量
● DC〜4MHz (CT6904A)宽频带
● ±5ppm出色的线性度
● CMRR (共模抑制比) 120dB (100kHz)
● 与日置功率分析仪配合使用时，保证组合精度 CAT III 1000V※请在高输入阻抗1 MΩ以上测量仪器主机上使用。
额定电流 | AC/DC 500A |
|---|---|
最大输入电流 | 在降额范围内, 最大到±1000 A peak（设计值, 40℃以下且20 ms以内） |

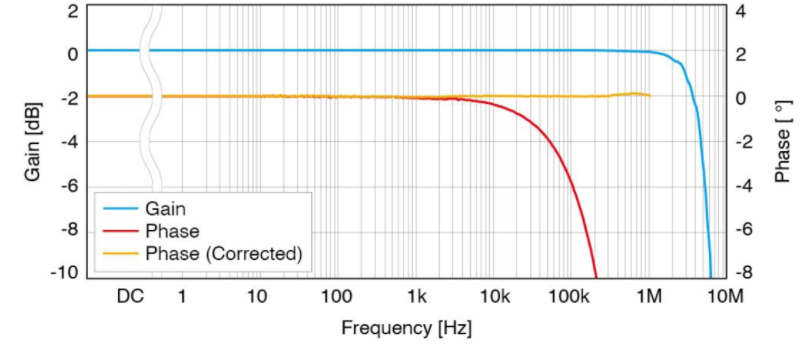

频率特性 | 振幅: DC〜4 MHz（CT6904A-1: 2 MHz) 相位：DC〜1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±10 ppm Typical (23℃, 无输入) |
| 基本精度 | DC (±0.025% rdg. ±0.007% f.s. ,无相位规定) |
| 输出电压率 | 4 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压 |
| 对地最大额定电压 | 1000 V CAT III |
可测导体直径 | φ 32 mm以下 |
| 使用温湿度范围 | -10°C〜 +50°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪、传感器单元或电流单元供电 |
| 最大额定功率 | 7 VA以下 (测量500 A/55 Hz, 电源为±12 V时) |
| 体积及重量 | 139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, 线长3 m, CT6904A-1: 1.35 kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 携带包 ×1, 彩色标签(用于识别通道) ×1, 使用注意事项 ×1 |
