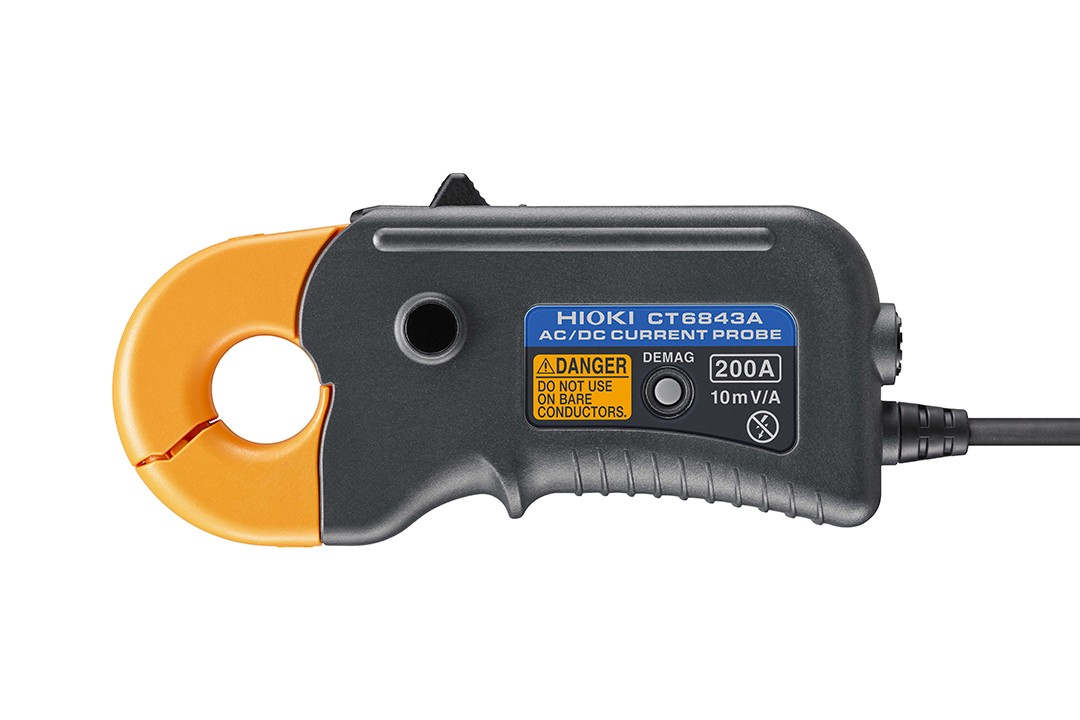

•额定电流AC/DC 200 A
•测量精度（振幅）±0.22%(DC)，±0.21%（50/60 Hz）
•测量精度（相位）±0.1°（50/60 Hz）
•频率范围DC～700kHz
•使用温度范围-40℃～85℃，支持各种测试环境

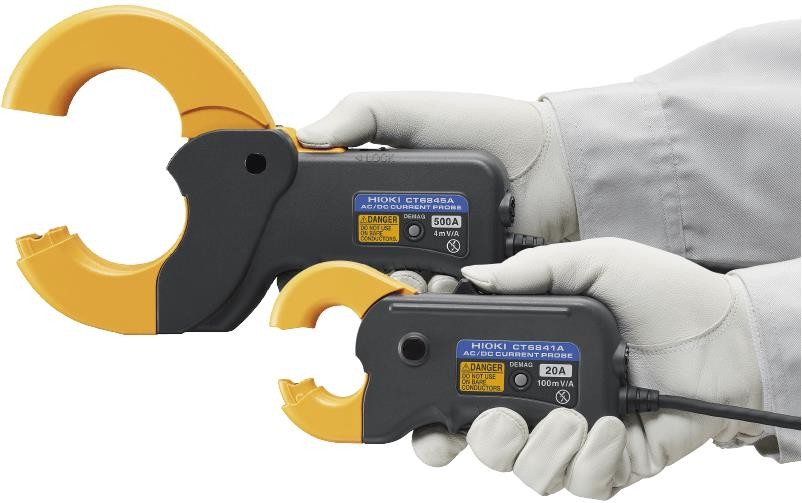

•可单手操作的开口型
•由测量仪器供电，无需传感器电源（连接HIOKI功率分析仪或存储记录仪时）

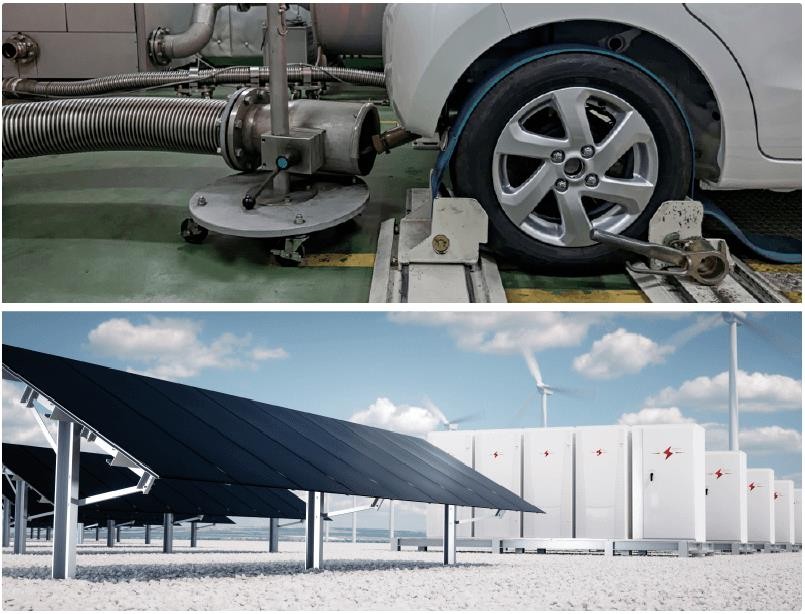

•适用于EV逆变器评估和PV发电PCS评估
| 额定电流 | AC/DC 200 A |
|---|---|
| 频率特性 | DC〜700 kHz |
| 可测导体直径 | φ20 mm以下 |
| 最大输入电流 | ±600 Apeak（40°C以下且20ms以内）） |
| 输出电压 | 10 mV/A |
| 输出电阻 | 50 Ω ± 10 Ω |
| 测量精度（振幅）±（%of reading+%of full scale） | DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01% |
| 线性误差 | ±20 ppm Typical |
| 共模电压抑制比(CMRR) | DC-1 kHz：150 dB以上 1 kHz-10kHz：135 dB以上 10 kHz-100 kHz：115 dB以上 100 kHz-500 kHz：95 dB以上 （对输出电压的影响/共模电压） |
| 自动相位补偿功能 | 连接到PW8001时自动执行相位补偿 |
| 使用温湿度范围 | -40°C～85°C，80%RH以下（未结露） |
| 适用标准 | 安全性IEC 61010-2-032:2012/EN 61010-2-032:2012 D型 EMC IEC 61326-1:2012/EN 61326-1:2013 |
| 耐压 | AC 4,260 V |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557、3CH电流单元U8977供电 |
| 额定电源电压 | ±11 V～±15 V |
| 最大额定功率 | 6 VA以下（200 A/55 Hz，±12 V电源） |
| 体积及重量 | 153(W) ×67(H) ×25(D), 380 g |
| 线长 | 3 m |
| 附件 | •标记带（×6） •携带包 •使用说明书 •使用注意事项 |
