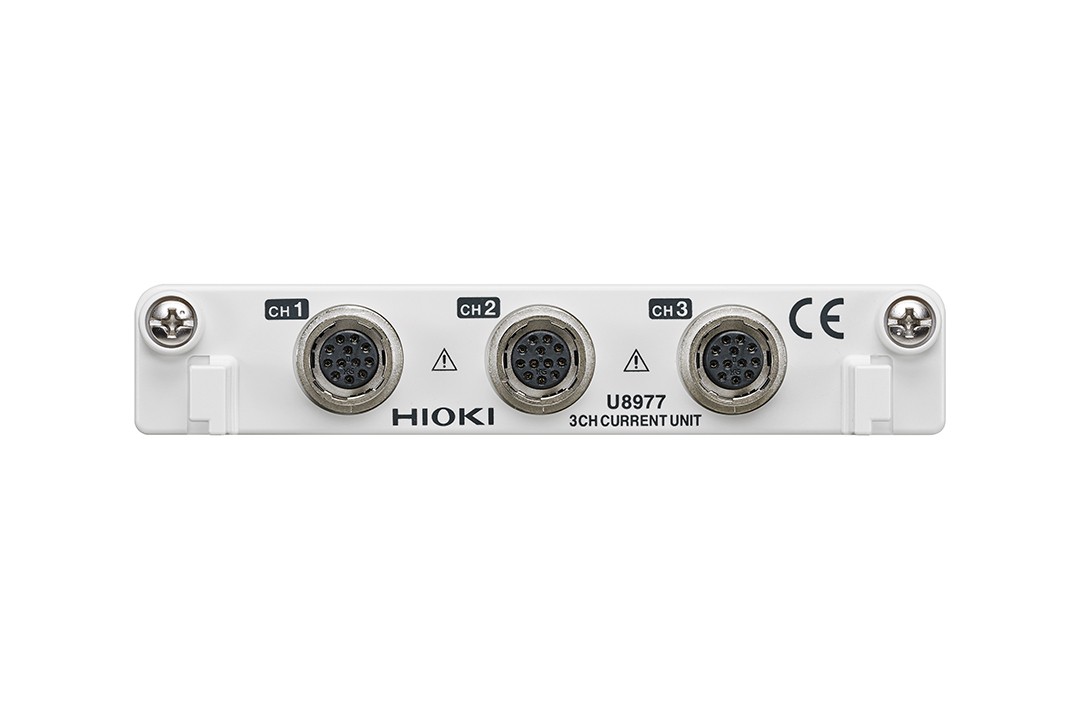

3通道电流单元 U8977

型号：U8977

•实现高精度、大电流测量

•3通道输入

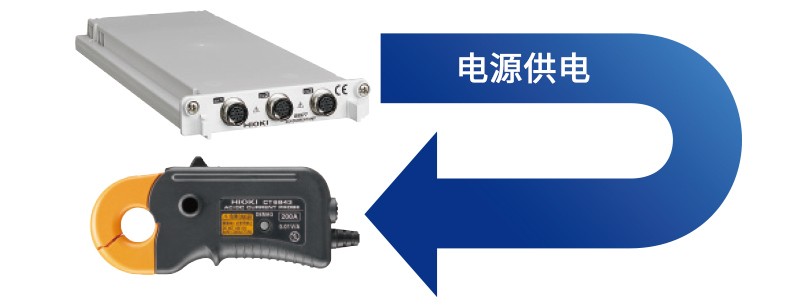

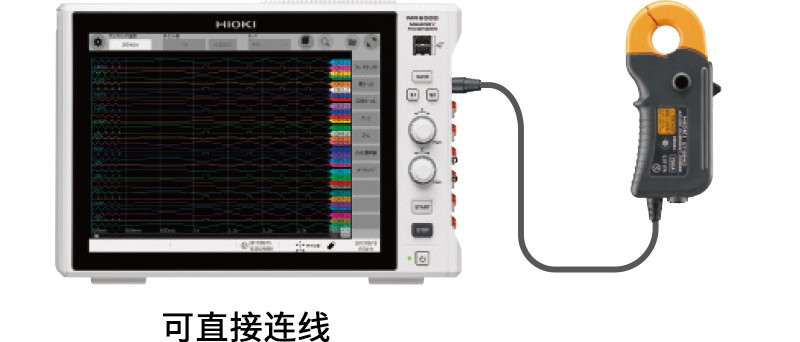

•仅需连接传感器，即可自动识别和缩放

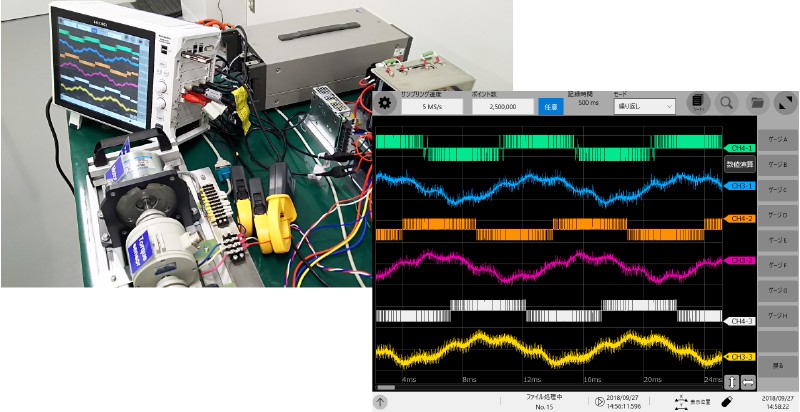

•5MS/s的高速采样率，准确捕捉高速现象

•16bit A/D的高分辨率测量

• MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 专用

立即询价加入询价车

概要规格相关下载解决方案

•实现高精度、大电流测量

•3通道输入

•仅需连接传感器，即可自动识别和缩放

•5MS/s的高速采样率，准确捕捉高速现象

•16bit A/D的高分辨率测量

• MR6000, MR6000-01 (Ver. 2.10以后), MR8740T (Ver. 2.00以后), MR8847A (Ver. 2.00以后) 专用

测量功能	通道数：3通道，根据选件的电流传感器来测量电流
输入端子	专用连接器端子（ME15W）（输入电阻1MΩ，和存储记录仪主机共地）
适用电流传感器	· 直接连接的电流传感器 9272-05、CT6830、CT6831、CT6841A、CT6843A、CT6844A、CT6845A、CT6846A、CT6862-05、CT6863-05、CT6872、CT6872-01、CT6873、CT6873-01、CT6875A、CT6875A-1、CT6876A、CT6876A-1、CT6877A、CT6877A-1、CT6904、CT6904A、CT6904A-1、CT6904A-2、CT6904A-3 · 使用选件中的转换线CT9920进行连接 CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046
测量量程	・直接连接的电流传感器: 符合电流传感器的自动额定值 200 mA, 400 mA, 1 A, 2 A, 4 A, 10 A（2 A额定） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（20 A额定） 4 A, 10 A, 20 A, 40 A, 100 A, 200 A（50 A 额定） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（200 A 额定） 40 A, 100 A, 200 A, 400 A, 1000 A, 2000 A（500 A 额定） 100 A, 200 A, 400 A, 1000 A, 2000 A, 4000 A（1000 A 额定） · 使用CT9920连接电流传感器：选择转换率或型号 200 A（CT7631, CT7731） 200 A, 400 A, 1000 A（CT7636, CT7736） 2000 A, 4000 A（CT7642, CT7742） 2000 A, 4000 A, 10000 A（CT7044, CT7045, CT7046） 2000 A, 4000 A, 10000 A, 20000 A, 40000 A, 100000 A（0.1 mV/A） 200 A, 400 A, 1000 A, 2000 A, 4000 A, 10000 A（1 mV/A） 20 A, 40 A, 100 A, 200 A, 400 A, 1000 A（10 mV/A） 2 A, 4 A, 10 A, 20 A, 40 A, 100 A（100 mV/A） 0.2 A, 0.4 A, 1 A, 2 A, 4 A, 10 A（1000 mV/A）
测量分辨率	测量量程的1/32000 (使用16 bit A/D)
最高采样速度	5 MS/s (3ch同时采样)
测量精度	±0.3% f.s. (滤波5 Hz, ※加上所用电流传感器的精度和特性)
频率特性	DC〜2 MHz ±3dB
输入耦合	DC/GND
低通滤波	5/ 500/ 5 k/ 200 kHz
体积及重量	106W × 19.8H × 196.5D mm, 250 g
附件	无
